De gemeente Den Haag werkt aan een nieuwe verbindingsweg tussen knooppunt Ypenburg (A4/A13) en de Centrumring: de Rotterdamsebaan. Deze weg wordt 3,8 kilometer lang en doorkruist het grondgebied van de gemeenten Leidschendam-Voorburg, Rijswijk en Den Haag. Onderdeel is een geboorde tunnel, de Victory Boogie Woogietunnel, die tweemaal twee rijstroken krijgt en ongeveer 1.860 meter lang wordt.

De Utrechtsebaan is de belangrijkste toegangsweg van Den Haag. Van het verkeer dat de stad dagelijks in- en uitgaat, rijdt veertig procent via deze weg. Dat leidt elke dag tot files die zich vaak uitbreiden naar de omringende snelwegen zoals de A12, A13 en A4. De aangrenzende woonwijken hebben veel last van sluipverkeer. De nieuwe Rotterdamsebaan zorgt ervoor dat de druk op de Utrechtsebaan afneemt en het verkeer zich beter verdeelt. Met de nieuwe weg krijgt het verkeer van en naar Rotterdam, Delft en Ypenburg een alternatief.

Tracé

De Rotterdamsebaan loopt van het knooppunt Ypenburg richting het noorden, kruist met een tunnel het groene gebied de Vlietzone, het water de Vliet en de woonwijk Voorburg-West en komt uit op de Binckhorstlaan. Daar sluit de nieuwe weg bij de Neherkade direct aan op de Centrumring. Het tracé komt grotendeels overeen met de ligging van de tweede toegangsweg die architect Dudok – die na de Tweede Wereldoorlog de leiding had over de wederopbouw van Den Haag – in zijn plannen had opgenomen. De inpassing van de nieuwe verbindingsweg was een complexe opgave. Uiteindelijk heeft de inspraakprocedure ertoe geleid dat het ondergrondse deel van het tracé driehonderd meter langer wordt dan technisch gezien noodzakelijk is. Met de verlenging is de gemeente tegemoetgekomen aan bezwaren van omwonenden en andere belanghebbenden.

Victory Boogie Woogietunnel

De tunnel, die Victory Boogie Woogietunnel gaat heten, wordt geboord. Hiervoor maakt de aannemerscombinatie (zie rechts) gebruik van de tunnelboormachine waarmee eerder de Sluiskiltunnel is aangelegd. De tunnel wordt 1.860 meter lang, waarbij het geboorde deel een lengte heeft van circa 1.640 meter. De twee tunnelbuizen komen op ongeveer vier meter van elkaar te liggen, krijgen een diameter van ruim tien meter en liggen op het diepste punt 29 meter onder de grond. In iedere buis komen twee rijstroken en tussen de buizen komt om de 250 meter een dwarsverbinding.

Duurzame infrastructuur

De Rotterdamsebaan moet hét voorbeeld van duurzame infrastructuur in Nederland worden. De Combinatie Rotterdamsebaan heeft in het ontwerp veel aandacht besteed aan de verschillende duurzaamheidsaspecten, zoals vormgeving en inpassing in het landschap, luchtkwaliteit en energiegebruik. Een goed voorbeeld is de tunnelmond in de Vlietzone. Hier komt over het dienstgebouw en de tunnelmond een grote overkapping die bestaat uit zonnepanelen. De elektriciteit die hiermee wordt opgewekt, zal worden gebruikt in het dienstgebouw. Een ander voorbeeld is het fine dust reduction system, een systeem waarmee vijftig procent van het fijnstof bij de tunnelmonden wordt afgevangen.

Planning

In 2014 is de gemeente gestart met het bouwrijp maken van het tracé en in 2015 is een aantal wegen in de Binckhorst opnieuw ingericht. Eind 2015 is de aanbesteding afgerond en is de opdracht, in de vorm van een design-, built- en maintenancecontract met vijftien jaar onderhoud, gegund aan de Combinatie Rotterdamsebaan. In 2016 heeft de gemeente de laatste voorbereidende werkzaamheden afgerond, waarna de aannemerscombinatie van start kon met het inrichten van de werkterreinen in de Vlietzone, de Binckhorst en het knooppunt Ypenburg.

Het boren van de Victory Boogie Woogietunnel startte half januari 2018. Vanuit de startschacht op het werkterrein in de Vlietzone graaft tunnelboormachine Catharina-Amalia haar weg naar de Binckhorst. Naar verwachting komt ze daar in juni 2018 aan. Vervolgens wordt de machine gedemonteerd en teruggebracht naar de Vlietzone. Nadat de machine weer is opgebouwd, start het boren van de tweede tunnelbuis. De opening van de Rotterdamsebaan staat gepland voor 1 juli 2020.

Voorbereiding

Om onder de grond alvast ruimte te maken voor de tunnel van de Rotterdamsebaan, moesten grote stroomkabels verlegd worden. De gemeente Den Haag maakte een video over deze indrukwekkende klus. Over een afstand van liefst een kilometer werd tot vijfendertig meter diep onder de grond een gestuurde boring uitgevoerd.

Dit was een bijzonder en waardevol Flexival! We praten al heel lang over de noodzaak om de ondergrond te betrekken in de ruimtelijke inrichting van ons land, maar wat is de ondergrond nu waard? Wat draagt de bodem bij aan de maatschappelijke opgaven waar we voor staan en hoe maak je dat betaalbaar? Daar draaide het om op 25 januari 2018.

Het gebeurde allemaal op de Bouwcampus. De deelnemers brachten een bezoek aan een vrijplaats waar we innovaties kunnen uitproberen voordat we ze ‘in het echt’ toepassen, waar de bodem een integraal onderdeel is van de leefomgeving van de toekomst en waar weinig belemmeringen zijn op gebied van regelgeving: The Green Village. Daarnaast was er een inspirerend plenair programma en konden de gasten deelnemen aan interactieve subsessies. Wat gebeurt er bij een wolkbreuk: kan er dan kortsluiting ontstaan in vitale ondergrondse netwerken? En tunnels: wat leveren die méér op dan dat er verkeer doorheen kan?

Er was volop ruimte voor nieuwe inzichten, dwarsverbanden en humor. De deelnemers kregen een blik op de ondergrond vanuit sociologisch perspectief en zagen dat klagen over de ondergeschikte positie van de bodem geen zin heeft.

9.30  |  Opening door Gijsbert Schuur

Gijsbert is sinds een klein jaar coördinator van het platform meerwaarde ondergrond (voorheen Carrousel en platform Ordening en ondergrond) en organisator van zijn eerste Flexival.
>> Download presentatie (pdf, 600 KB)

9.45 |  Wim Derksen: De ondergrond als proeftuin

Wim is socioloog en bestuurskundige en was directeur van het Ruimtelijk Planbureau en hoogleraar bestuurskunde in Leiden en Rotterdam. Daarnaast is hij schrijver en hardloper en speelt hij fagot en cello.

Wim heeft een mening over dynamisch stedelijk gebied en de inrichting daarvan. ‘Bijna alles wordt door de ruimtelijke ordening bepaald.’ De ruimtelijke ordening richtte zich altijd vooral op de bovengrond. En heeft zichzelf daar gaandeweg in vastgedraaid. De ondergrond laat zien wat de essentie ruimtelijke ordening is. Misschien kan dat besef de ruimtelijke ordening van de bovengrond weer perspectief bieden. De ondergrond als proeftuin voor een nieuwe ruimtelijke ordening!
>> Lees zijn blog ‘Principes voor ordening van de ondergrond’
>> Download presentatie (pdf, 280 KB)

10.30  |  Bert van Eekelen: meervoudig ruimtegebruik in de praktijk

Bert schreef niet voor niets mee aan de Zeven sleutels, een publicatie over afwegingen bij projecten met ondergrondse alternatieven. Zijn ruime ervaring met de complexe en vaak emotionele planprocessen maken hem tot deskundige op dat gebied. Vanuit studies naar Spoorzone Delft, A2 Maastricht, A2 Leidsche Rijn en de Sijtwendetunnels zal hij op het Flexival zijn licht laten schijnen over de Zuidas.
>> Download presentatie (pdf, 1.7 MB)

11.00  |  Pauze

11.30 | Stand-up: Bart Flos

‘Mijn naam is Bart Flos en ik heb de euvele moed gehad om een anti-klaagboek te schrijven: eerste hulp bij zeuren en zaniken!’

Bart is gewoontedoorbreker, groepskatalysator en procesprikkelaar. ‘De mens, ons brein en ons gedrag fascineert mij mateloos in al haar aspecten. Ik houd ervan om te prikkelen, te enthousiasmeren en te verbazen. Maar ik vind het ook geweldig om mensen anders over de dingen na te laten denken. Om iets in onszelf of aan onze omgeving te veranderen moeten we immers het moeilijkste doen dat er is: we moeten onze gewoontes doorbreken.’

Dit is het moment om op je qui-vive te zijn, want Bart gaat ons laten zien dat het helemaal niet moeilijk is om de ondergrondse waarde te benutten en mee te nemen bij gebiedsontwikkelingen! We stoppen met mopperen en gaan in de aanval!

12.30  |  Lunch

13.15 – 14.15 uur | Sessieronde 1

The Green Village: bezoek de leefomgeving van de toekomst (excursie)
“De toekomst hangt af van wat je nu aan het doen bent.” M. Gandhi

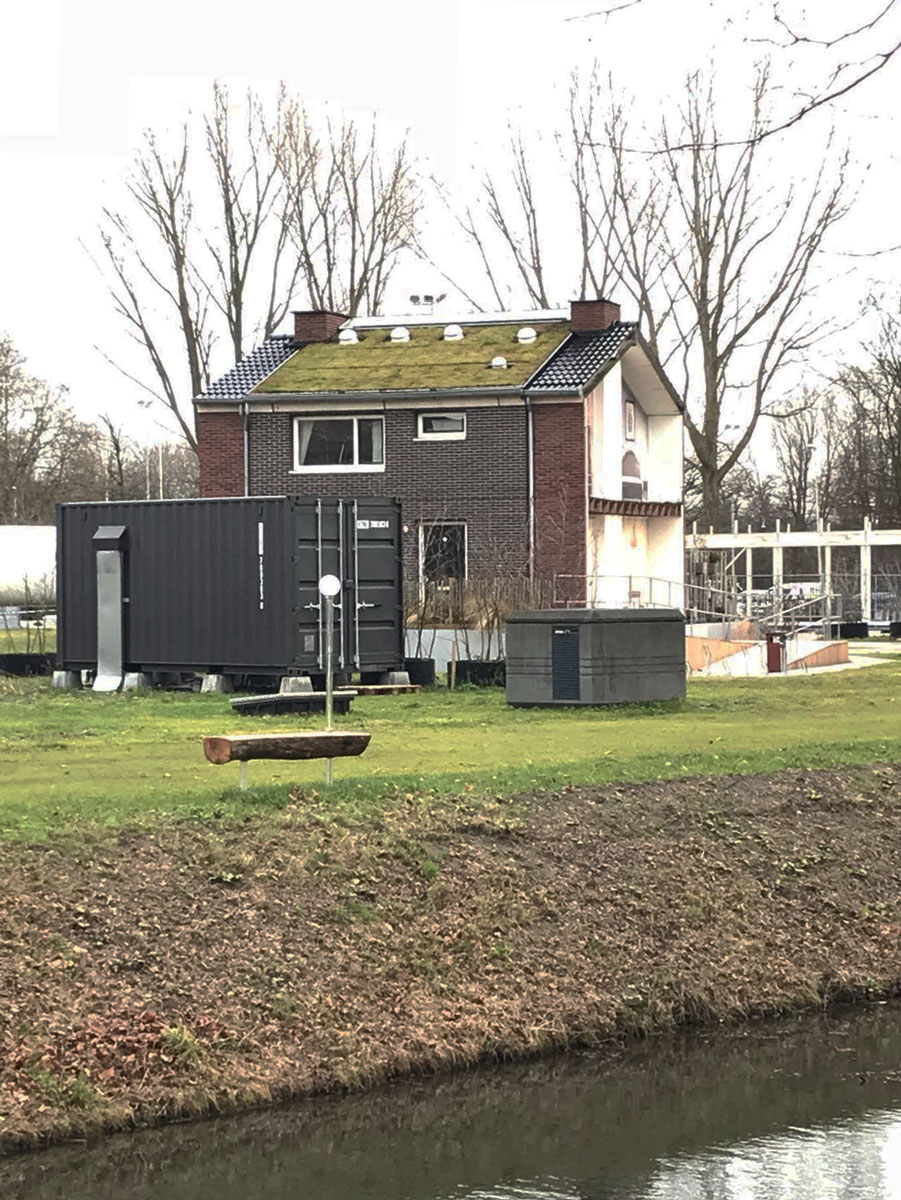

The Green Village, op de Bouwcampus in Delft, is een broedplaats om de ontwikkeling en implementatie van innovaties te versnellen. Het oplossen van onder meer de klimaat- en energieopgave vraagt nieuwe ideeën en oplossingen. Combinaties van nieuwe technieken en samenwerking tussen onwaarschijnlijke partners, leiden tot radicale innovaties. Hiervoor wordt letterlijk een omgeving geboden waar innovaties ontwikkeld kunnen worden, producten mogen falen, en wet- en regelgeving geen belemmering hoeft te zijn. Voor de ontwikkeling van The Green Village speelt de ondergrond een belangrijke rol, zowel voor de energievoorziening als de wateropgave. The Green Village geeft u een blik in de toekomst; de eerste woningen zijn al gebouwd en bewoond.
Door: Serge Santoo (The Green Village)

CIrcle, de impact van een wolkbreuk op vitale ondergrondse infrastructuur (workshop)
“Klimaatadaptatie: het aanpassen van de lokale en regionale omgeving aan de onvermijdelijke gevolgen van klimaatverandering.” Rijkswaterstaat
De directe gevolgen van een wolkbreuk zijn redelijk goed in te schatten en te berekenen, maar de indirecte effecten (of cascade-effecten) op de vitale infrastructuur in de ondergrond zijn niet altijd duidelijk. Is het zo dat bij 25 centimeter water er kortsluiting ontstaat in het elektriciteitsnetwerk? En voor hoeveel tijd is er dan een noodvoorziening voor een industrieterrein of verzorgingstehuis? Deltares heeft het CIRCLE-model ontwikkeld om de impact van het veranderende klimaat op de vitale infrastructuur te bepalen en afgewogen keuzes voor maatregelen te maken. In een bijzonder interactieve workshop onderzoekt u welke cascade-effecten optreden bij hevige regenval in binnenstedelijk gebied.
Door: Micheline Hounjet (Deltares)
>> Zie het filmpje in de kolom rechts

De Waterwolftunnel, zijn geld waard? (presentatie én brainstorm)
‘Waterwolf’ was een bijnaam van het Haarlemmermeer, vanwege het woeste en landvretende karakter van het meer.
De Waterwolftunnel ligt tussen Aalsmeer en Schiphol onder de Ringvaart van de Haarlemmermeer en maakt deel uit van de provinciale weg N201 in Noord-Holland. Dat de kosten van beheer en onderhoud van dergelijke tunnels behoorlijk zijn is bekend. Maar wat levert zo’n tunnel op; zijn de baten te kwantificeren? De beheerder van de tunnel vertelt u waarom hij op zoek is naar de baten van ‘zijn’ tunnel. Daarna houden we een brainstorm. Welke baten zien we zoal? Bent u als tunnelbeheerder de discussie over de terugkerende kosten zat en zoekt u inspiratie voor een gelijkwaardiger discussie? Kom naar deze sessie en praat mee!
Door: Albert Kandelaar (provincie Noord-Holland), Jeroen Klooster en Gerben Quirijn of Ruth Hiddink (Arcadis)
>> Download presentatie (pdf, 1.3 MB)

14.25 – 15.25 uur | Sessieronde 2

The Green Village: bezoek de leefomgeving van de toekomst (excursie)
“De toekomst hangt af van wat je nu aan het doen bent.” M. Gandhi
The Green Village, op de Bouwcampus in Delft, is een broedplaats om de ontwikkeling en implementatie van innovaties te versnellen. Het oplossen van onder meer de klimaat- en energieopgave vraagt nieuwe ideeën en oplossingen. Combinaties van nieuwe technieken en samenwerking tussen onwaarschijnlijke partners, leiden tot radicale innovaties. Hiervoor wordt letterlijk een omgeving geboden waar innovaties ontwikkeld kunnen worden, producten mogen falen, en wet- en regelgeving geen belemmering hoeft te zijn. Voor de ontwikkeling van The Green Village speelt de ondergrond een belangrijke rol, zowel voor de energievoorziening als de wateropgave. The Green Village geeft u een blik in de toekomst; de eerste woningen zijn al gebouwd en bewoond.
Door: Serge Santoo (The Green Village)

Bouw een trap voor de financiering (workshop)
“Coming together is a beginning. Keeping together is a progress. Working together is a succes.” Henry Ford
Meervoudig ondergronds ruimtegebruik staat steeds vaker in de belangstelling, maar hoe breng je de waarde van meervoudige ruimtegebruik in beeld en hoe financier je dat? Jurgen van der Heijden heeft samen met Hanneke Puts (TNO) zeven masterclasses georganiseerd rondom de financiering van meervoudige ondergrondse projecten. Jurgen geeft u eerst een overzicht van de resultaten en vervolgens gaan we met elkaar een trap bouwen. Een trap? Ja, Jurgen en Hanneke hebben een methodiek ontwikkeld waarmee je door het bouwen van een trap de maximale toekomstwaarde van meervoudig ondergronds ruimtegebruik in beeld kunt brengen. Wij gaan deze trap bouwen voor een concrete ondergrondse opgave van een van onze participanten.
Door: Jurgen van der Heijden (AT Osborne)
>> Download presentatie (pdf, 470 KB)

Ontwerpen voor een zichtbare ondergrond (workshop)
Steek je hoofd eens ónder het maaiveld!
In deze sessie gaat u samen met studenten stedenbouwkunde van Saxion hogeschool aan de slag met het verbinden van boven- en ondergrond. Met elkaar onderzoeken we op een ontwerpende manier hoe we ondergrondse activiteiten en potenties bovengronds zichtbaar kunnen maken, en hoe we van daaruit bewustwording en verbinding kunnen realiseren.
Door: Robert Wienk  (Saxion hogeschool)
>> Download presentatie (pdf, 1.7 MB)

15.35 – 16.35 uur | Sessieronde 3

Breng de bodem in beeld voor gemeente ‘s-Hertogenbosch (word-wijzer-sessie)
“Visie is de kunst het onzichtbare te zien.” Jonathan Swift
Linda Maring vertelt ons kort hoe diverse gemeenten bodeminformatie kunnen visualiseren om een bijdrage te kunnen leveren voor een omgevingsvisie of omgevingsplan. Vervolgens gaan we samen aan de slag met een omgevingsplan voor de gemeente Den Bosch. Welke bodeminformatie is van belang voor de ontwikkeling van het gebied en de maatschappelijke opgaven, hoe breng je dit in beeld? Daarbij zullen ook de ondergrondtools die de gemeente nu hanteert, tegen het licht worden gehouden.
Door: Linda Maring (Deltares) en Harke Tuinhof en Rogér Derksen (gemeente ’s-Hertogenbosch)
>> Download presentatie (pdf, 2.7 MB)

Omgevingswetspel: kennismaken met de ondergrond in de Omgevingswet
“Spelen is de hoogste vorm van onderzoek.” Albert Einstein
Het Omgevingswetspel heeft de vorm van een ganzenbord waarbij uitdagende vragen en stellingen over onderwerpen zoals omgevingsplan, omgevingsvisie en omgevingsvergunning aan bod komen én de rol van de ondergrond daarin. De vragen zijn praktijkvoorbeelden en geven de deelnemers de kans om zich de nieuwe wet eigen te maken en na te denken over de impact van de wet in hun omgeving. Een serieus spel gericht op competitie, maar er valt ook genoeg te lachen!
Door: Leonie van Twisk (Antea Group)
>> Lees meer op de website van Antea

De ondergrond, daar zit muziek in! (creatieve sessie)
“Er zijn known-knowns, feiten die we kennen, en known-unknowns: zaken waarvan we nu al weten dat we ze niet kennen. Dat zijn de voorspelbare verrassingen.” Donald Rumsfeld
De ondergrond, daar zit wel muziek in. Maar voor je het weet, is het de blues! In deze sessie onderzoeken we samen hoe we de undergroundblues kunnen zien aankomen en wellicht kunnen voorkomen. Next Underground heeft als basis dat we de toekomst slechts beperkt kunnen voorspellen, gezien de snelheid waarmee veranderingen op ons afkomen. We denken na over voorspelbare verrassingen. Transities zitten vol van deze verrassingen. Welke? Geen idee, en dat is precies het punt. Dat ze komen is echter een feit. Daar moeten we ‘snel’ op kunnen reageren. Maar ja, de ondergrond is niet snel. Deze transities vragen een andere dynamiek tussen ruimtelijke ordening, realisatie en beheer. Wil je meedenken en raak je niet van slag van de blues? Kom dan naar deze sessie!
Door: John de Ruiter (gemeente Rotterdam) en Geert Roovers (Saxion hogeschool)

16.35 uur | Borrel

Uiteraard kunt u aan het einde van de dag nog even napraten met (nieuwe) collega’s.

Energiebesparing is een hot topic in de gebouwde omgeving; de bovengrondse gebouwde omgeving tenminste. Bij ondergrondse constructies wordt het energie-aspect vaak niet meegenomen. De ruimtedruk in steden neemt toe en daarmee ook de aantrekkelijkheid om ondergronds te bouwen. Ivana Pieters deed voor haar afstuderen aan de Universiteit Utrecht onderzoek naar de potentiële energiebesparing van ondergronds bouwen.

In Pieters’ masteropleiding Sustainable Development komen CO2-emissiereductie en energiebesparing uitgebreid aan bod. In haar zoektocht naar nieuwe uitdagingen kwam ze mede dankzij Deltares in aanraking met de ondergrond. Op dit gebied was nog niet veel onderzoek verricht, wat Pieters een mooie kans bood. Haar afstudeeronderzoek om potentiële energiebesparingen van ondergronds bouwen inzichtelijk te maken, draagt bij aan een promotieonderzoek gericht op duurzaam gebruik van de ondergrond in een stedelijke omgeving.

In de bouw- en infrastructuursector staan energy- en resource-efficiency hoog op de agenda. Bodemenergiesystemen krijgen bijvoorbeeld volop aandacht. Hoe zit het echter met energie-efficiëntie van ondergronds ruimtegebruik? Is het mogelijk om de veronderstelde energiebesparing – vanwege de constante heersende bodemtemperatuur – te onderbouwen en kwantificeren? Dit energiecomponent is één van de schakels die meetellen in de duurzaamheidsafweging waartoe het promotieonderzoek moet leiden.

Drie variabelen

De aanleiding voor het onderzoek is het gegeven dat de ondergrond een buffer vormt voor warmte. Bovendien is de temperatuur ondergronds veel constanter dan bovengronds. De ondergrondse temperatuur ligt rond het langjarige bovengrondse gemiddelde, in Nederland is dit zo’n 10°C. Hoe dieper onder het maaiveld, des te stabieler de temperatuur. Dit gegeven leverde dan ook de eerste van de drie meest belangrijke variabelen in het onderzoek, namelijk diepte.

Daarnaast is het de vraag wat voor gebouwen er ondergronds geplaatst kunnen worden. In andere werelddelen zijn er ondergrondse gebouwen met uiteenlopende functies. Verblijfruimtes zoals kantoren of winkels aan de ene kant, maar ook gebouwen die bovengronds veel ruimte innemen en in de regel niet als mooi worden beschouwd, zoals parkeergarages. Vanuit energetische context leidt een verschil in gebouwfunctie tot verschillende binnentemperaturen: de tweede variabele.

Om de potentiële energiebesparing te bepalen, werd de bovengrondse situatie vergeleken met de ondergrondse situatie. Bovengronds moeten gebouwen aan allerlei eisen voldoen die zijn vastgelegd in het Bouwbesluit. Zo kent men de EPC-waarde die de energieprestatie van een gebouw weerspiegeld en deze eis wordt steeds strenger. Daarom is de derde variabele, bouwmaterialen, hierop gebaseerd. Pieters heeft drie verschillende typen bouwschillen gedefinieerd waarmee de ondergrondse constructies werden vergeleken.

Resultaten

Het vergelijkingsproces van alle variabelen werd gesimuleerd over een tijdperiode van vijf jaar. De berekeningen laten namelijk zien dat het instellen van een evenwicht tussen het gebouw en zijn omgeving een aantal jaren vergt en dat de energiebesparing niet simpelweg in een percentage uitgedrukt kan worden zonder de samenhang tussen de variabelen en de tijd daarin mee te nemen.

De resultaten duiden erop dat vanuit een energetisch perspectief bezien het onder specifi eke omstandigheden voordeel kan hebben om ondergronds te bouwen. In gebouwen waar een binnentemperatuur van 11°C gewenst is, kan in alle gevallen substantieel op energie worden bespaard. Energiebesparing is het lastigst in gebouwen met woonkamertemperatuur. Gebouwen met een koelfunctie liggen wat betreft besparingspotentieel tussen deze twee uitersten in. Verschillen in diepte blijken een kleinere invloed te hebben dan verschillen in bouwmateriaal en binnentemperatuur. Dat is een prettige bijkomstigheid, omdat dieper bouwen hogere kosten met zich meebrengt.

De uitkomsten van het onderzoek openen perspectieven voor een nadere afweging van het ondergronds brengen van specifi eke gebruiksfuncties bij bepaalde klimaatomstandigheden. De vraag doet zich dan voor hoe consistent het huidige beleid is ten aanzien van het handhaven van een thermische balans in de ondergrond. Voor WKO is er bijvoorbeeld al regelgeving voor de thermische effecten op de (ondergrondse) omgeving. Voor ondergrondse gebouwen met gebruiksfuncties is deze er nog niet. Hiervoor zal onderzocht moeten worden wat voor effect verschillende gebouwen met verschillende functies (in de toekomst) op de bodemtemperatuur kunnen hebben.

Onder het glooiende gras van het Catharina Amaliapark in Apeldoorn ligt een tweelaags parkeergarage, ontworpen door Zwarts & Jansma Architecten. Bij het ontwerp stond voor de architecten voorop dat bezoekers zich in de garage prettig en veilig moeten voelen. Om dit te bereiken, hebben ze vanaf het eerste begin alle relevante partijen in de planvorming meegenomen. Met succes; de Brinklaangarage straalt rust en veiligheid uit.

Wie in een willekeurige parkeergarage eens goed om zich heen kijkt, ziet meestal een matig verlichte grauwe ruimte, lage plafonds vol leidingen en installaties, en om de zoveel meter een betonnen draagbalk ondersteund door betonkolommen. Kortom, een naargeestige en weinig overzichtelijke omgeving waar je het liefst zo kort mogelijk bent. Toen Zwarts & Jansma Architecten de opdracht kregen om een ondergrondse parkeergarage te ontwerpen in het Apeldoornse Catharina Amaliapark wisten ze één ding zeker: het moest geen sombere ruimte worden, maar een garage waar bezoekers goed hun weg kunnen vinden en zich veilig voelen.

Workshops

De bouw van de parkeergarage is onderdeel van de herinrichting van het gebied rond de Brinklaan. Dit gebied bestond grotendeels uit een parkeerterrein en enkele groenstroken. “De gemeente Apeldoorn wilde dit gebied transformeren tot een groene stadsentree”, vertelt Reinald Top van Zwarts & Jansma. “Toen wij door de gemeente werden ingehuurd, lag er al een landschapsplan van OKRA landschapsarchitecten. In nauw overleg met hen zijn wij een parkeergarage gaan ontwerpen, waarbij een maximale ‘parkbeleving’ centraal stond. Om snel duidelijk te krijgen aan welke eisen de garage moest voldoen en hoe bijvoorbeeld de aan- en afvoerroutes moesten lopen, hebben we workshops georganiseerd met vertegenwoordigers van de gemeente, zoals bouw- en woningtoezicht, verkeerskundigen en ontwerpers openbare ruimte, en met een installatieadviseur en een constructeur. Vervolgens hebben we schetsen gemaakt die we hebben voorgelegd aan klankbordgroepen met bewoners. Deze aanpak leidde tot een ontwerp waarbij we het park met een binnentuin als het ware de garage in trokken.”

Eenduidig kleurgebruik

Top vervolgt: “Helaas voldeed het ontwerp niet aan een zogeheten voornorm, wat voor de brandweer aanleiding was om het af te keuren. Daarna lag het proces lange tijd stil. Na anderhalf jaar klopte de gemeente weer bij ons aan, omdat ze toch een garage wilden hebben. De eisen waren nog steeds hetzelfde: een openbare garage met twee lagen en honderdtwintig parkeerplekken per laag, die zo veel mogelijk wegvalt in het park. En voor ons gold nog steeds dat we een garage wilden ontwerpen waarin bezoekers zich prettig en veilig voelen. We moesten alleen op zoek naar een andere oplossing. Al gauw hadden we het idee dat we het gewenste beeld konden realiseren door uit te gaan van een volledig gesloten garage met een vlak plafond, een transparant en centraal gelegen trappenhuis, een eenduidig kleurgebruik en een goed verlichtingsplan.”

Gemeenschappelijke visie

Collega-architect Bas Symons vult aan: “We realiseerden ons ook direct dat een dergelijk ontwerp alleen mogelijk was als we alle partijen, zoals constructeurs, installateurs, verkeerskundigen en brandtechnici, vanaf het begin zouden meenemen om tot een integraal plan te komen. De standaard bouwpraktijk bij parkeergarages is namelijk dat eerst de ruwbouw wordt gedaan, en pas daarna kijken de onderaannemers hoe ze de verschillende installaties kunnen aanbrengen. Meestal krijg je dan een optelling van suboptimale oplossingen. Dat wilden wij niet. Daarom hebben we ook bij dit ontwerpproces workshops georganiseerd, waarbij wij ons idee hebben uitgelegd. Vervolgens hebben we aan de anderen gevraagd aan te geven welke mogelijkheden zij zelf zagen om invulling te geven aan ons idee. Dat werkte goed en heeft ervoor gezorgd dat we vrij snel een gemeenschappelijke visie hadden.”

“Door alle leidingen in het beton te storten en de draagbalken in het plafond te integreren, is het plafond helemaal vlak. Dat zorgt voor een overzichtelijke ruimte, waarin de aandacht van de bezoeker niet wordt afgeleid en alleen gaat naar de elementen die voor hem belangrijk zijn, zoals de bewegwijzering. De garage is rechthoekig en voor de wanden zijn we uitgegaan van damwandplanken. Om donkere hoeken te vermijden hebben we ze afgerond. Verder zijn we uitgegaan van een eenduidig kleurenschema. Zo hebben we het plafond en de kolommen wit geschilderd om rust te creëren. De rijbanen zijn lichtgrijs en de wanden en parkeervakken rood. Voor de bewegwijzering hebben we gebruikgemaakt van eenvoudige symbolen en grafische elementen. Met de verlichting hebben we ruimtelijkheid van de garage zo veel mogelijk proberen te vergroten. Vooral de lichtlijnen in een koof langs de wanden dragen daar sterk aan bij.”

Beekdal

Naast een rustige en ruimtelijke uitstraling was een goede inpassing van de garage in het park een belangrijke doelstelling. “Bij de herinrichting stond voorop dat de beek De Grift – die door een persleiding liep – weer bovengronds moest komen”, aldus Top. “De landschapsarchitecten van OKRA hebben dat aangegrepen om het park vorm te geven als een beekdal met glooiende oevers. Samen met hen hebben we ervoor gekozen om een van de hellingen over de garage te laten lopen en de ventilatieopeningen zo veel mogelijk weg te werken in het park. Verder zijn de wegen en de paden verdiept aangelegd, waardoor het park een groene uitstraling heeft.”

Kabels en leidingen

Door de vele ondergrondse kabels en leidingen in het gebied bleek het lastig om een geschikte plek voor de garage te vinden. Daarnaast moest de constructeur slimme oplossingen bedenken, omdat op het dak bomen zijn geplant en de beek er deels overheen loopt. “In het gebied stonden veel grote bomen die zo veel mogelijk zijn gespaard”, legt Symons uit. “Een deel van deze bomen staat op het garagedak. Om dat mogelijk te maken, is de heuvel boven het dak overal anderhalf tot twee meter hoog. Op plekken waar geen bomen staan, hebben we de ophoging deels met EPS (piepschuim) gemaakt. Daardoor blijft het gewicht beperkt en hoefden we de dakconstructie niet overal te versterken”.

Tevreden

Terugkijkend zijn Top en Symons erg tevreden over het eindresultaat. Top: “Bij ons eerste ontwerp kreeg de garage betekenis door het park dat als het ware in de garage werd getrokken. De parkeergarage die er nu ligt, heeft kwaliteit door het unieke eigen ontwerp. Een ontwerp dat ervoor zorgt dat bezoekers zich senang voelen in de garage”.

In 1996 begon de bouw van het Souterrain in Den Haag, een 1.250 meter lange tramtunnel onder de Grote Marktstraat met twee ondergrondse stations en tussen deze stations een 600 meter lange ondergrondse parkeergarage met twee parkeerlagen.

Volgens de planning zou het project voor het jaar 2000 gereed zijn, maar door grondwaterproblemen kwam het project ruim twee jaar stil te liggen en moest voor de afbouw gebruik worden gemaakt van een speciale bouwtechniek. Uiteindelijk werd de tunnel in 2004 in gebruik genomen. Sindsdien wordt hij gebruikt voor diverse tramlijnen en inmiddels ook door RandstadRail.

Tot de bouw van de tunnel werd besloten om het bovengrondse winkelgebied leefbaar en goed bereikbaar te houden. Dat is ondanks de problemen tijdens de bouw uitstekend gelukt. De drukke Grote Marktstraat is veranderd in een rustige, chique winkelpromenade en de ruim dertig trams per uur vervoeren dagelijks duizenden bezoekers naar en van de ondergrondse stations Spui en Grote Markt.

Bouwmethode

De tunnel is gebouwd volgens de wanden-dakmethode om overlast op maaiveld zoveel mogelijk te voorkomen. De wanden bestaan voor het grootste deel uit diepwanden en alleen ter plaatse van de Kalverstraat uit stalen damwanden. Op de meeste plaatsen staan de wanden zeer dicht op de bestaande bebouwing, die voornamelijk op staal is gefundeerd.

Over het grootste deel van het tracé bedraagt de afstand tussen de wanden ongeveer 15 meter, alleen ter plaatse van de stations staan ze circa 25 meter uit elkaar. Op de plekken waar de tunnel 15 meter breed is, is de bouwput aan de onderzijde voorzien van een groutboog, die bestaat uit korte elkaar overlappende jetgroutkolommen in de vorm van een afgevlakte ‘U’. De jetgroutboog is aangebracht om het grondwater tegen te houden en om de verticale kracht op de bouwputbodem door de opwaartse waterdruk naar de wanden te leiden. Verder functioneerde de boog tijdens de bouw als stempel voor de wanden. Hiervoor was het nodig dat de boog zo hoog mogelijk in de grond zat, zodat de stempelfunctie optimaal was en de wanden zo min mogelijk zouden vervormen. Het toepassen van een groutboog voor deze drie functies was nieuw.

Ter plaatse van de stations was de bouwput te breed om een groutboog te kunnen toepassen. Hier is gebruik gemaakt van een gellaag voor de verticale stabiliteit en het tegenhouden van het grondwater. Deze oplossing was in ons land al diverse keren met succes toegepast.

Groutboog niet waterdicht

De bouw startte in maart 1996. Het aanbrengen van de diepwanden en damwanden verliep vrijwel zonder verzakkingen van de nabijgelegen bebouwing. Toen het dak was aangebracht werd begonnen met het ontgraven van de bouwput. In februari 1998 was de bouwput op de Kalvermarkt bijna volledig ontgraven, toen er via wellen grondwater omhoog kwam. De groutboog bleek niet waterdicht. Er werd nog geprobeerd om de wellen te dichten met injecties en het aanbrengen van geotextiel en ‘big bags’ als ballast, maar dit bleek niet te werken. Nadat er naast de damwand een gat in de straat ontstond door weggespoeld zand, werd besloten om de lekkage te stoppen door de bouwput onder water te zetten. Hierdoor kwam de bouw stil te liggen.

Deze situatie duurde uiteindelijke ruim twee jaar. In deze periode werd beoordeeld of de lekkage aan de Kalvermarkt een incident was of dat de onbeheersbare welvorming inherent was aan de in het bestek voorgeschreven bouwmethode met de groutboog. Uit een faalkansanalyse bleek dat de kans om meer lekken in de groutboog groot was en dat het weggraven van grond boven een lekke groutboog alleen veilig is als er voldoende grond achterblijft op de boog. Bij de tramtunnel was een dergelijke gronddekking niet haalbaar, omdat de grond op sommige plekken vrijwel tot op de boog ontgraven moest worden.

Tramkom heeft daarom gezocht naar een alternatieve methode voor het afbouwen van de tunnel. Na verschillende opties te hebben bekeken, is besloten om de delen met een groutboog onder verhoogde luchtdruk (1,14 bar) af te bouwen om te zorgen dat er nauwelijks een verschil zou zijn met de waterdruk onder de groutboog. In juni 2000 werd voor de delen met een groutboog het contract omgezet in een ‘design & construct’. Tramkom nam daarmee de verantwoordelijkheid op zich voor het gewijzigde ontwerp. Verder werd afgesproken dat de overige delen van de tunnel volgens het bestek werden afgebouwd.

Verhoogde luchtdruk

Het afbouwen onder verhoogde luchtdruk, had ingrijpende gevolgen. Zo moesten er luchtsluizen worden gemaakt voor mensen en materieel en moest alle afgegraven grond via deze sluizen worden afgevoerd. Om de luchtkwaliteit in de compartimenten met hoge luchtdruk goed te houden werd er alleen met elektrisch materieel gewerkt. Verder konden de bouwers minder lang werken en moesten elke keer bij het verlaten van het compartiment maatregelen worden genomen om ‘caissonziekte’ te voorkomen.

Ook constructief waren er extra maatregelen nodig om geen problemen te krijgen door de hogere druk. Bij tunnel onder de Kalvermarkt moest de vloer boven de eigenlijke tramtunnel – die al was gestort – tijdelijk met een staalconstructie worden verstevigd. Verder moesten hier groutankers worden aanbracht om te voorkomen dat de stalen damwanden omhooggedrukt zouden worden. Onder de Grote Marktstraat was de vloer boven de tunnel nog niet gestort. Om deze vloer geschikt te maken voor de verhoogde luchtdruk werd hij veel zwaarder uitgevoerd en werd gekozen voor een andere verbinding met de diepwanden. Verder werd er tijdelijk ballast op de vloer geplaatst.

Bemalingsproblemen

In de zomer van 2000 werd ook het ontgraven van de bouwput voor station Spui hervat. In juli ontstond hier een wel, vlakbij het compartimenteringsscherm dat de bouwput van station Spui en de bouwput van de Kalvermarkt scheidde. Deze laatste stond nog onder water. Na enkele uren bezweek het scherm en liep ook de bouwput bij het Spui onder. Om dit probleem te verhelpen werd eerst het scherm versterkt en vervolgens grond tegen het scherm aangebracht. Daarna kon het water uit de bouwput Spui worden gepompt.
De maanden daarna bleef de bemaling – die gedurende de tweejarige bouwstop steeds had gefunctioneerd en water wegpompte tussen de gellaag en een daar boven gelegen veenlaag – problematisch. Filters slibden dicht waardoor onvoldoende grondwater kon worden weggepompt. Daardoor dreigde de waterspanning onder de veenlaag zo hoog te worden dat deze zou opbarsten en vervolgens de diepwanden zouden vervormen.

Om de bemaling weer op het gewenste niveau te krijgen, zijn verschillende maatregelen genomen. De grond uit de bouwput is in sleuven van ongeveer zes meter afgegraven over de breedte van de bouwput. Nadat een sleuf was ontgraven is hierin een werkvloer gestort die tegelijkertijd als stempel diende. Voor de bemaling is een groot aantal grondpalen aangebracht, die op de hoogte van de veenlaag waren ‘afgestopt’ en daaronder waren voorzien van een filter. Dat maakte het mogelijk om deze palen ‘aan’ en ‘uit’ te zetten. Pas als het ontgraven begon startte de bemaling. Door deze werkwijze hoefde de bemaling per sleuf slechts drie weken te werken.

Inzichten

Door alle problemen werd de tunnel uiteindelijk ruim vier jaar later in gebruik genomen dan gepland en namen de bouwkosten met circa 100 miljoen euro toe. Na deze moeilijke start, functioneert de tunnel goed. De problemen hebben ook tot de nodige inzichten geleid. Zo concludeert de Delftse hoogleraar funderingstechniek Frits van Tol in 2004 in een artikel in het blad Geotechniek onder andere dat de Tramtunnel nog eens heeft duidelijk gemaakt dat bij ondergronds bouwen:
voldoende robuust moet worden ontworpen
rekening moet worden gehouden met afwijkingen in de bodem en de gerealiseerde (deel)constructies
vooraf moet worden geïnventariseerd welke gevolgen het falen van onderdelen van de constructie hebben
en vooraf maatregelen moet zijn voorbereid om de gevolgen van falen te minimaliseren.
Ook geeft hij aan dat bij de toepassing van waterkerende lagen die zijn gemaakt met groutinjecties, altijd rekening moet worden gehouden met lekken. Verder adviseert hij om softgellagen alleen als waterremmende laag te gebruiken als de bouwfase niet langer dan twee jaar duurt.

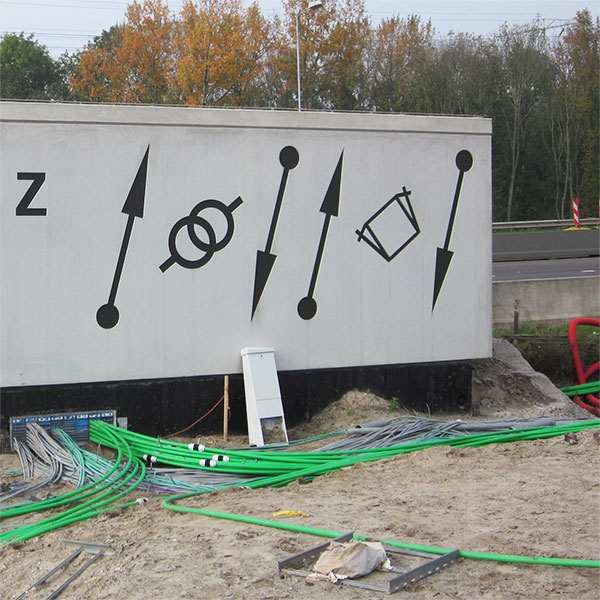

Gebiedsontwikkeling kan slimmer. Voorzieningen als mantelbuizen en kabels-en-leidingentunnels kunnen voorkomen dat de straat geregeld open moet, maar toch worden ze niet en masse aangelegd. Een belangrijke oorzaak lijkt een gebrek aan inzicht en balans tussen betalen en genieten: degene die moet investeren, krijgt er te weinig voor terug. Een COB/SKB-consortium probeerde de kosten en dekking van kosten inzichtelijk te krijgen.

Eind april 2013 werd de ontwerp-Rijksstructuurvisie Amsterdam-Almere- Markermeer aangeboden aan de Tweede Kamer. Hierin staat: ‘Het Rijk kiest in deze structuurvisie voor een organische ontwikkeling met een gefaseerde aanpak. Dit betekent dat er geen vaststaand eindbeeld of vaste einddatum voor de ontwikkeling wordt vastgelegd, maar dat op adaptieve wijze, stap na stap, naar het toekomstperspectief wordt toegewerkt. De marktvraag naar woningen en bedrijfslocaties is sturend.’ De vraag hoe zal worden omgegaan met de ondergrond, bijvoorbeeld voor het aanleggen van kabels en leidingen, komt niet ter sprake. Terwijl nutsvoorzieningen toch cruciaal zijn om te kunnen wonen, werken en recreëren.

“Dit voorbeeld staat niet op zichzelf. Bij het (her)inrichten van een gebied is het vaker de vraag of er een optimaal resultaat wordt behaald; misschien is er voor alle betrokken partijen meer winst te behalen als we slimmer zouden omgaan met de kosten. Niet alleen wat betreft financiële opbrengst, maar ook aan winst in comfort”, aldus Richard van Ravesteijn, coördinator Kabels en leidingen bij het COB. In 2010 is daarom een consortium van COB-partijen met deze probleemstelling aan de slag gegaan. Het doel was om inzicht te verschaffen in de kosten die gemoeid zijn met investeringen in energie- en nutsinfrastructuur in relatie met gebieds- en gebouwontwikkeling, inclusief een voldoende inzicht in de dekking van de kosten. Van Ravesteijn: “Dit inzicht is noodzakelijk om maatschappelijke optimalisatie bij gebiedsontwikkeling mogelijk te maken.”

Onbekend maakt onbemind

Uit het onderzoek blijkt dat er grofweg drie partijen betrokken zijn bij gebiedsontwikkeling: de gebiedsontwikkelaar (vaak de gemeente), de netbeheerder en de vastgoedontwikkelaar. In praktijk hebben deze partijen echter verschillende belangen en eigen verdien- en exploitatiemodellen, wat het lastig maakt om gezamenlijke oplossingen en investeringen te realiseren.

Voor het verwezenlijken van initiatieven als bundeling van kabels en leidingen moet de gemeente nu vaak het voortouw nemen, zowel in organisatie als financiering. De complexe situatie heeft ook tot gevolg dat het moeilijk is om inzicht te krijgen in de kosten en dekking van kosten. Om deze reden is er in het onderzoek uiteindelijk alleen naar de kwalitatieve kant van het vraagstuk gekeken.

Er zijn vijf projecten onderzocht waarbij de exploitatie van ondergrondse infrastructuur voor uitdagingen zorgde. “De centrale vraag lijkt te zijn: is bundeling goedkoper of duurder in dichtbebouwd gebied?”, vertelt Van Ravesteijn. “De nabijheid van consumenten kan een voordeel zijn voor conventionele aanleg van kabels en leidingen; mogelijk dat netbeheerders daarom terughoudend zijn met het investeren in hoogwaardige oplossingen. Het is de vraag of netbeheerders zich bewust zijn van de kosten van graven in de grond, eventuele graafschade en de extra kosten die daarmee gepaard gaan.”

Gemeenten en ingenieurs beoordelen bundeling in dichtbebouwde gebieden juist als gunstiger dan conventionele aanleg. Dit met name vanwege de grote hoeveelheid kabels en leidingen en de ordening die met bundeling in de ondergrond tot stand wordt gebracht. Een betere documentatie van gebiedsspecifieke informatie door de netbeheerder kan leiden tot een verhoogd bewustzijn van de kosten, waardoor het draagvlak voor hoogwaardige oplossingen voor kabels en leidingen (zoals bundeling) zal toenemen.

Oplossingen

Bij de onderzochte praktijkprojecten werd op verschillende manieren gezocht naar samenwerking. Zo is voor het project Nieuw Den Haag een convenant opgesteld, voor de Boulevard Scheveningen een intentieverklaring tot graafrust en voor de ILT Mahlerlaan een gebruikersovereenkomst. De manier waarop afspraken worden gemaakt, hangt samen met de verschillen tussen gemeenten ten aanzien van het beleid voor kabels en leidingen (verordening, precarioregeling en nadeelcompensatie). “Door het maken van afspraken komen de verschillende maatschappelijke belangen van gemeenten en netbeheerders samen (bijvoorbeeld: overlast omgeving en leveringszekerheid). Dit draagt bij aan een betere balans tussen betalen en genieten”, aldus Van Ravesteijn.

Aanzet

De uitkomsten van het onderzoek worden in juni 2013 gepresenteerd in het rapport Verdienstelijke netwerken. Van Ravesteijn licht toe: “De rapportage richt zich met name op de beleidsmakers en economen vanuit overheid, netbeheerders en vastgoedontwikkelaars. Zij krijgen hiermee beter zicht op de omgeving waarin kabel- en leidingvraagstukken zich afspelen. Daarnaast hopen we dat het rapport zal aanzetten tot nadenken en discussie, zodat het mogelijk wordt alsnog een kwantitatief onderzoek uit te voeren. Daarmee kunnen we echt stappen zetten richting maatschappelijke optimaliteit bij de aanleg van kabels en leidingen bij gebiedsontwikkeling.”
