Verbinden

Uit de trends blijkt dat de complexiteit van ondergrondse opgaven alleen maar groeit. Complexiteit vraagt niet alleen om een integrale aanpak en een integraal ontwerp. Adaptief ontwikkelen en ontwerpen zal het uitgangpunt worden, naast het innovatief combineren van vakgebieden. Voor het COB betekent dit dat projecten gericht op het leren samenwerken en het ontwikkelen van ‘zachte vaardigheden’ nog belangrijker worden. Hierbij gaat het vaak om het combineren van sociale intelligentie en technische intelligentie. Zelfs vakgebieden die dicht naast elkaar werken, zoals de mensen van de ondergrond en de ruimtelijke ontwikkelaars, vinden en begrijpen elkaar niet zomaar, en vaak al helemaal niet in een vroeg stadium van gebiedsontwikkeling.

Daarnaast is er de zoektocht naar effectieve manieren om bestaande kennis vast te houden, nieuwe kennis te ontwikkelen en beide bij betrokkenen te laten doorwerken. Ook hier is verbinden het toverwoord: kennis moet ‘stromen’ om ervan te leren en als sector vooruitgang te boeken. Daarbij moet ook naar het buitenland worden gekeken; kennisontwikkeling stopt niet bij de landsgrenzen. Internationaal ervaringen uitwisselen en samenwerken draagt in alle landen bij aan een hoger kennisniveau. Het COB ziet zichzelf als dé partij om deze opgave voor het vakgebied ondergronds bouwen op te pakken en samen met het netwerk uit te werken.

Er ontstaan ook ‘verbindingsopgaven’ door de toenemende invloed van ICT. Niet alleen binnen tunnelveiligheid, maar ook op het gebied van kabels en leidingen moeten verschillende vakgebieden vaker met elkaar samenwerken. Alles heeft intelligentie, alles heeft sensoren; de rol van experts verandert. Gaat open source technologie zijn intrede doen in de sector? Er komt monitoringdata uit diepwanden, kabels en leidingen, tunnelboormachines, gebouwen en de ruimte: wie maakt van data kennis, waar leggen we ervaringen vast? Wat zou er gebeuren als we meer data gaan delen? Zowel op de TU Eindhoven als bij de UvA zijn hoogleraren Big data aangesteld. Welke kansen zien zij voor de wereld van het ondergronds bouwen? Het COB heeft de ambitie om het netwerk uit te breiden met participanten die niet rechtstreeks betrokken zijn bij ondergronds bouwen, maar er wel mee te maken hebben, zoals energiebedrijven. Op die manier kunnen de opgaven effectiever opgepakt worden.

Het verbinden van vakgebieden is een methode om een verbeterslag te maken. Er is veel interessante kennis binnen hele andere vakgebieden: kennis uit de medische wereld kan ons helpen omgaan met de complexiteit van kabels en leidingen, de landbouw is sterk in het snel doorvoeren van innovaties, chemische installaties leren ons hoe je risicomanagement professionaliseert. We denken dat het COB als belangrijke taak heeft om deze kennis en ervaringen te presenteren en ons netwerk te prikkelen er gebruik van te maken. We zijn ervan overtuigd dat ook hier de 80/20-regel geldt: tachtig procent van de kennis is er al (in andere vakgebieden) en wij moeten ons concentreren op de twintig procent unieke kennis die de wereld van het ondergronds bouwen nodig heeft.

(Foto: Vincent Basler)

Het Beursplein in Amsterdam krijgt de uitstraling terug die architect Berlage ooit voor ogen had. Natuurstenen bestrating, laanbomen en herstel van de oorspronkelijke paardendrinkbakken en verlichtingsarmaturen vormen vanaf medio 2018 een prettig verblijfsgebied. Zonder fietsen. Onder het Beursplein komt een fietsenstalling met circa 1.700 plaatsen. De gemeente Amsterdam en de omwonenden trekken samen op. Bouwinvest en de Bijenkorf dragen financieel bij.

De aanleg van de fietsparkeergarage past in het streven van de gemeente Amsterdam om het centrumgebied (postcode 1012) op te waarderen, en maakt onderdeel uit van de nieuwe entree van Amsterdam, het project Rode Loper. Herinrichting van het Beursplein is de kers op de taart van de vernieuwing van het plein én zijn wanden. Op dit moment wordt Damrak 70, de noordwestwand van het Beursplein, volledig gerenoveerd.

Ton de Rijcke, manager uitvoering bij Rode Loper en algemeen manager voor de fietsparkeergarage: “We zijn al jaren bezig het centrum op te waarderen. De hoeveelheid fietsen zit ons daarbij in de weg. Waar fietsen staan, is geen plaats voor het steeds groter wordende aantal voetgangers. We hebben gezocht naar aanvullende financiering voor de fietsgarage. Bouwinvest levert een substantiële bijdrage. Ook de Bijenkorf heeft, onder voorwaarde van adequate handhaving bovengronds, een bijdrage toegezegd. We zien dit als een gebaar dat duidelijk maakt dat er in de directe omgeving draagvlak is voor dit project.”

Wim-Jaap Eising, senior assetmanager bij Bouwinvest: “Een betere inrichting van het Beursplein draagt bij aan de kwaliteit van het winkelgebied. We voelen ons als Bouwinvest ook verantwoordelijk voor een goede invulling van het plein. Het is in potentie prachtig. Een kwaliteitsimpuls is nodig, en dat kan alleen als je erin slaagt het fietsprobleem op te lossen. Daarom hebben wij toegezegd een investeringsbijdrage te leveren. Wij delen de ambitie van de gemeente Amsterdam om in het kader van het 1012-programma de kwaliteit van de hele binnenstad te verhogen. Het Damrak wordt ontwikkeld tot een hoogwaardige winkelstraat. Bouwinvest renoveert Damrak 70, een winkelpand van ruim 22.000 vierkante meter, en draagt daarmee bij aan de kwaliteitsimpuls voor dit gebied.”

Damrak 70 was tot voor kort een massief stuk bebouwing, gerealiseerd in de jaren zestig, nadat het oorspronkelijke C&A-gebouw in 1963 was afgebrand. Bouwinvest heeft een compleet nieuwe gevel aangebracht, die aansluit bij de oorspronkelijke verkaveling met smalle diepe panden aan het Damrak. Op het nieuwe Beursplein komen kleinere bomen dan nu het geval is, waardoor de gevel van Damrak 70, maar ook van Euronext, beter zichtbaar is en daardoor meer onderdeel uitmaakt van de uitstraling van het Beursplein. Plein en wanden – naast Damrak 70 zijn dat de Beurs van Berlage, Euronext en de Bijenkorf – vormen straks weer een geheel.

Gezamenlijk belang

De samenwerking tussen gemeente en omwonenden is dus zeker niet alleen financieel gedreven. Wim-Jaap Eising: “De goede samenwerking met de gemeente Amsterdam hebben we ook bij project 1012 al ervaren. Wij zijn vrij snel tot speerpuntproject uitgeroepen, en dat heeft veel betekend voor de samenwerking. We kregen te maken met een toegewijd team van de gemeente dat ons hielp onze plannen verwezenlijkt te krijgen. Onze ambities komen overeen. Met 22.000 vierkante meter vormen C&A en Primark straks een zwaartepunt in de stad. We zijn er beide bij gebaat als de omgeving op orde is.”

Ton de Rijcke: “Ook voor de fietsparkeergarage Beursplein trekken we samen op met belanghebbenden. We nodigen omwonenden en bedrijven uit voor overleg over de toekomstige plannen. Dat hebben we ook in de voorontwerpfase gedaan. Vragen en wensen van gebruikers zijn verwerkt in de vraagspecificatie die in de aanbesteding onderdeel uitmaakt van het contract. Daarbij gaat het niet alleen om eisen aan de eindfase, maar vooral ook om eisen aan de bouwfase. In een gebied als dit zijn er natuurlijk randvoorwaarden voor aspecten als bevoorrading, afvalinzameling en bereikbaarheid voor hulpdiensten.”

Aanbesteding

Wensen van belanghebbenden hebben hun weg gevonden naar de aanbestedingsprocedure. Ton de Rijcke: “Op basis van een Europese aanbesteding hebben we vijf aannemers geselecteerd die mogen inschrijven op een design-en-constructcontract. Deze partijen zijn geselecteerd op kerncompetenties, waaronder ervaring in het bouwen in binnenstedelijk gebied in de nabijheid van monumentale panden, ervaring met het ontwerpen van een ondergrondse fietsenstalling en ervaring in het maken van plannen om omgevingshinder te voorkomen en gedurende de bouw het omgevingsmanagement uit te voeren.”

De gemeente Amsterdam selecteert op kwaliteit. Ton de Rijcke: “We hebben de aannemers een financiële bandbreedte aangegeven. We kiezen de partij die daarbinnen de beste kwaliteit kan bieden zowel tijdens de bouw als in de gebruiksfase. Fietsers moeten verleid worden om ondergronds hun fiets te stallen. We zullen er alles aan doen om het comfort en gebruiksgemak van de stalling voor de fietser te maximaliseren, en tijdens de bouw van de stalling de overlast voor de omgeving te minimaliseren.”

Parkeergarage Houtwal

Om in de binnenstad voldoende parkeergelegenheid te creëren zonder dat dit ten koste gaat van de leefbaarheid van het centrum, heeft de gemeente Harderwijk een nieuwe parkeergarage laten bouwen aan de Houtwal.

De garage is rond, heeft een diameter van 60 meter en biedt plaats aan 450 voertuigen. In het midden heeft hij een groot glazen dak, dat ervoor zorgt dat tot onderin – ruim 21 meter beneden het maaiveld – daglicht valt. De parkeerlagen hebben de vorm van een spiraal en liggen rond de lichtschacht die een doorsnede heeft van 12 meter. Op weg naar beneden komen bezoekers nergens een pilaar tegen. Voor het verlaten van de garage is een aparte rijbaan gemaakt rond de lichtschacht, die automobilisten zonder obstakels naar de uitgang voert.

Automobilisten rijden als in een kurkentrekker naar beneden. (Beeld: Gemeente Harderwijk)

Diepwanden

De garage is aanbesteed als design-and-constructcontract, en ontworpen en gebouwd door bouwcombinatie Houtwal. Voor de bouw zijn diepwanden gemaakt tot een diepte van 24,5 meter, waarbij elk paneel ongeveer 8 meter breed is en 1,2 meter dik. Een rubberen slab tussen de diepwanden zorgt voor een goede waterdichte afsluiting.

Nadat de ring van diepwanden gereed was, is het grootste deel van de grond hydraulisch ontgraven om overlast voor de omgeving door vrachtwagens te voorkomen. Het natte zand is opgezogen en via een persleiding naar een depot verpompt. De leidingen hiervoor zijn tijdelijk in het gemeentelijke riool aangebracht.

Tijdens graafwerkzaamheden zijn resten van een oude stadspoort ontdekt. Deze zijn gerestaureerd en staan tentoongesteld op de onderste verdieping van de parkeergarage.

Onderwaterbeton

De onderste vloer van de garage bestaat uit onderwaterbeton. Om opdrijven van deze vloer te voorkomen zijn ruim 400 GEWI-ankers aangebracht met een lengte van 34 meter. De paalpunten van deze ankers zitten 53 meter onder het maaiveld.

Voorafgaand aan het storten van het onderwaterbeton is een wapeningslaag van een meter dik aangebracht, die ervoor zorgt dat de vloer niet opbolt. Na uitharding van het onderwaterbeton bleek de aansluiting tussen de vloer en wanden nog niet volledig waterdicht. Daarom hebben duikers gaten door het beton geboord en met injectielansen een expanderende tweecomponentenhars geïnjecteerd tussen de vloer en de wanden. Toen de lekkage was verholpen, heeft de bouwcombinatie het water uit de bouwput gepompt en is begonnen met de afbouw.

Eerst is bovenop het onderwaterbeton een constructieve vloer gemaakt van 75 centimeter dik. Vervolgens zijn de middenkoker en de trappenhuizen gebouwd. Vanuit de trappenhuizen zijn de kolommen gesteld waarop de prefab betonnen parkeerdekken steunen. Het betreft acht betonnen kolommen voor de middenring en zestien voor de buitenring. Het niet-glazen deel van het dak bestaat uit ruim vijftig betonnen dakliggers met een gewicht van elk zestien ton. Het dak is voorzien van gras en het glas is beloopbaar om het gebied een parkachtige uitstraling te geven.

Sprinkler-installatie

De parkeergarage is voorzien van energiezuinige, dimbare led-verlichting. In totaal gaat het om 650 led-armaturen die vier standen hebben: 30, 25, 20 en 15 Watt. Verder is de garage uitgerust met een sprinklerinstallatie. Bij brand gaan de sprinklers nabij het vuur direct sproeien, zodat een brand geen kans heeft zich verder te ontwikkelen. Daardoor blijft de temperatuur bij een brand laag en blijft de bouwkundige constructie gespaard. Een ventilatiesysteem zorgt voor de afvoer van rook.

Tijd voor actie

“Havenbedrijf Rotterdam heeft optimalisering van doorvoermogelijkheden en kansen voor bedrijvigheid hoog in het vaandel staan. Daarom wordt de komende jaren ingezet op het zo efficiënt mogelijk benutten van de nog schaars aanwezige besteedbare ruimte. Dit geeft een dynamiek waarbij aspecten zoals inventiviteit, samenwerking en doorzettingsvermogen belangrijk zijn.

Van 2010 tot 2012 was ik voor Havenbedrijf Rotterdam werkzaam in het Midden-Oosten bij Port of Sohar in Oman. De ontwikkel- en opstartfase waarin deze nieuwe haven zich bevond en de zee aan ruimte in de woestijn, zorgden ervoor dat er weinig belemmeringen waren om infrastructuur te ontwikkelen. In een bestaande haven zoals Rotterdam is die luxe er niet. Er is beperkte fysieke ruimte voor nieuwe infrastructuur, waardoor complexe technische en operationele interacties ontstaan.

Sinds oktober 2013 geef ik leiding aan de nieuwe afdeling engineering, die onder andere verantwoordelijk is voor de voorbereiding, het ontwerp en de realisatie van boven- en ondergrondse infrastructurele werken. Deze afdeling is opgezet om technische kennis en ervaring van onze eigen mensen te waarborgen en de nieuwste kennis in huis te halen. Door inzet van nieuwe oplossingstechnieken en het initiëren en begeleiden van verregaande samenwerking waarin iedereen elkaars belangen probeert te begrijpen, zoeken we binnen projecten naar integrale oplossingen. De wil om er samen uit te komen, de toevoeging van frisse blikken en vroegtijdig samenwerken, zorgen voor een uitkomst die meer is dan de som der delen. Cliché, maar waar.

Deelname aan kennisplatforms zoals het COB dagen uit tot nieuwe ideeën die waarde creëren, en zorgt voor wederzijdse vooruitgang. Vanuit verschillende oogpunten en werkvelden wordt hier nagedacht over nieuwe kansen. Kruisbestuiving en over de grenzen van je eigen werkveld heen kijken, leveren mogelijkheden voor integrale oplossingen voor bestaande problemen en voorkomt toekomstige problemen.

Eén ding is zeker, op dit moment is veel onzeker en verandert de wereld snel. Je positie versterken is alleen mogelijk als je met onzekerheid durft om te gaan en adaptief blijft, zodat je de veranderingen voor jou kan laten werken. Alleen door op vele fronten samen te werken en zelf bij te dragen aan nieuwe kennis, kansen en mogelijkheden kun je blijven groeien.”

Egbert van der Wal werkt sinds 2008 voor het Havenbedrijf Rotterdam en is sinds kort manager engineering van de nieuw opgezette projectengineering afdeling. Egbert is hiervoor betrokken bij COB, SBRCURnet en samenwerkingsverbanden met universiteiten en hogescholen. Ook is hij bestuurslid van PIANC Nederland.

(Foto: Vincent Basler)

De standaard in de praktijk: nu en in de toekomst

Er wordt al veel gesproken over de nieuwe standaard voor de uitrusting van wegtunnels. Landelijk tunnelregisseur Hans Ruijter leverde de eerste versie af in de zomer van 2011. Sindsdien wordt de standaard bij drie tunnelprojecten in praktijk gebracht. Zo wil men hem toetsen en de ongeregeldheden eruit halen. Zodra de standaard is gestabiliseerd, wordt deze – met een werkwijzer – algemeen beschikbaar gesteld.

Momenteel ligt bij de Tweede Kamer een voorstel tot wijziging van de Tunnelwet. In het wetsvoorstel staat de veiligheidsnorm beschreven waaraan alle toekomstige tunnels moeten voldoen. Daarnaast is in de onderliggende regelgeving een standaarduitrusting voorgeschreven voor tunnels in het rijkswegennet: indien deze (correct) is toegepast, voldoet de tunnel aan de norm. De uitrusting is uitgewerkt in de standaard die landelijk tunnelregisseur Hans Ruijter en zijn team hebben ontwikkeld. Ze keken met name naar de bedienprocessen en tunneltechnische installaties (TTI).

“Het is echter niet zo dat nieuwe tunnels hierdoor veiliger worden,” stelt Ruijter, “in feite zijn Nederlandse tunnels al veilig genoeg. Maar de aanpak kan beter. De huidige wetgeving is niet eenduidig, waardoor er vaak discussies ontstaan. Dat kost tijd en meestal ook geld. Bovendien wordt nu bij ieder tunnelproject opnieuw naar de veiligheid gekeken. Daar is natuurlijk niets mis mee, maar je hoeft niet het wiel opnieuw uit te vinden. Ook al is de invulling anders, de afwegingen zijn meestal vergelijkbaar. Die zijn nu gestandaardiseerd.”

Puntjes op de i

Versie 1.1 – twee dikke ordners met A4’tjes – is sinds juli 2011 gereed. Deze versie wordt nu toegepast bij drie projecten. De ervaringen uit de praktijk leveren soms aanscherpingen of verbeteringen op, op basis waarvan te zijner tijd versie 1.2 wordt opgeleverd.

Ruijter: “Bij Combiplan Nijverdal, A2 Maastricht en A4 Delft wordt de standaard geïmplementeerd, zodat we alle foutjes en inconsistenties eruit kunnen halen. Dit gaat onder begeleiding van een centraal implementatieteam.”

Het implementatieteam van de landelijk tunnelregisseur. Van links naar rechts ziet u: Martin Mees, Arie de Jong, Marije Bockholst, Ben Harbers, Diderick Oerlemans en Ronald Gram. Op de foto ontbreken Jos Haarsma en Bert van Rangelrooij. (Foto: Lieke Fortuin)
>> De leden van het team aan het woord

“Daarnaast hebben we bij de betreffende projectbureaus een technisch manager TTI aan het team toegevoegd. Zij kunnen hun bevindingen doorgeven aan de frontoffice van het implementatieteam. De backoffice beheert de standaard; hier wordt ervoor gezorgd dat alle wijzigingen die binnenkomen op een gestructureerde manier in de standaard worden verwerkt.” Het is niet zo dat de wijzigingen ook direct van kracht worden. “Het contract – of het contract dat we aan het voorbereiden zijn – is leidend. Over het algemeen is daarin sprake van versie 1.1. Als deze zomer versie 1.2 uitkomt, gaan we niet meteen contracten openbreken. We voeren wijzigingen alleen door bij een project als de aanpassingen voor dat project echt van belang zijn. Een impactanalyse moet dat uitwijzen.”

Hoewel de standaard op aanvraag beschikbaar is, is er expliciet voor gekozen het boekwerk niet openbaar beschikbaar te maken. De implementatie beperkt zich voorlopig tot deze drie projecten. “We willen dat de standaard zich stabiliseert. Het verzamelen van inconsistenties wordt een onbeheerst proces als je de standaard nu breed uitzet. Dat willen we voorkomen”, aldus Ruijter.

Strak waar het moet

“De standaard bevat in principe functionele specificaties,” vertelt Ruijter, “maar op sommige onderdelen gaan die wel vrij ver of schrijven we zelfs de uitvoering voor. Dat is volgens mij in ieders belang. Installaties vormen qua kosten slechts een klein onderdeel van een tunnelproject, maar als dat onderdeel niet goed zit, kost je dat veel meer geld. Het is dus in ieders belang om die zo strak mogelijk voor te schrijven. Bovendien zit het slimme van een aanbieding toch niet in dit onderdeel; daar haalt de aannemer zijn creativiteit en winst niet uit.”

Werkwijzer

Het implementatieteam ondersteunt de drie lopende praktijkprojecten bij het toepassen van de standaard; hoe gaat dat straks bij nieuwe projecten? Ruijter: “Enerzijds wijst zich dat vanzelf, want vrijwel alle partijen die in de toekomst met de standaard moeten werken, zijn betrokken geweest bij de totstandkoming ervan. Anderzijds maken we een werkwijzer, een kookboek als het ware, om uit te leggen hoe je de standaard in praktijk kunt brengen. Daarin geven we aan waar en hoe de standaard terugkomt in de fases van een tunnelproject. Wat moet je bijvoorbeeld geregeld hebben bij het ontwerp-tracébesluit? Hoe maak je de generieke specificaties van de standaard specifiek voor een project en in welke fase doe je dat? Dat staat allemaal in de werkwijzer.”

De werkwijzer besteedt ook aandacht aan de samenwerking tussen de mensen van de TTI en die van de civieltechnische kant. Volgens Ruijter blijkt daaruit dat het veld inziet dat deze samenwerking belangrijk is. “Men onderkent nu dat het echt twee verschillende takken van sport zijn, die elkaar beïnvloeden en ook last van elkaar kunnen hebben als de samenwerking niet goed is georganiseerd. Maar dat er expliciete aandacht voor samenwerking is in de werkwijzer, wil niet zeggen dat het probleem daarmee volledig is opgelost. Dat zal natuurlijk in de praktijk nog moeten blijken.”

De werkwijzer is in concept gereed en zal naar verwachting voor de zomer van dit jaar uitkomen. Bij de tunnelprojecten in het tracé Schiphol-Amsterdam-Almere wordt het boekje voor het eerst gebruikt.

Infographic over de handelingen bij een tunnelbrand. Klik op het beeld voor een grotere versie. (Beeld: RWS)

Stadstunnels

Binnen het vakgebied speelt de vraag of de standaard de aanleg van stadstunnels niet in de weg zit. Dat is volgens Ruijter niet het geval. “We hebben ons bij de standaard puur gericht op rijkswegtunnels, want daar was de meeste urgentie. Maar ik denk dat de principes achter de standaard en de wijze waarop hij is opgebouwd, ook goed bruikbaar zijn voor gemeentelijke tunnels. Het is aan de gemeenten zelf om te bepalen in hoeverre ze er gebruik van willen maken.”

Ruijter wijst erop dat er niet altijd zo’n strikt onderscheid is tussen rijkstunnels en stadstunnels. Als voorbeeld noemt hij de tunnel in de A2 bij Maastricht: “Dat is een stadstunnel, maar wel in een rijksweg. Bovendien is het een dubbeldekstunnel; veel unieker kun je het niet krijgen. Als de standaard zelfs daarop van toepassing is, moet je ook bij gemeentelijke tunnels een heel eind kunnen komen.”

Ruijter zou willen voorkomen dat er straks twee standaarden zijn. “Voordat je gaat standaardiseren, moet er wel de wens zijn óm te standaardiseren”, stelt Ruijter. “Mijn advies naar gemeenten is om na te gaan in hoeverre ze daartoe bereid zijn. Je offert er wel het een en ander voor op, bijvoorbeeld de keuzevrijheid om voor iedere tunnel maatwerk te maken. Ik denk dat het dat wel waard is; dat de winst groter is, maar dat moeten gemeenten voor zichzelf bepalen.”

Onderzoek naar kosten toont vooral complexe wereld

Gebiedsontwikkeling kan slimmer. Voorzieningen als mantelbuizen en kabels-en-leidingentunnels kunnen voorkomen dat de straat geregeld open moet, maar toch worden ze niet en masse aangelegd. Een belangrijke oorzaak lijkt een gebrek aan inzicht en balans tussen betalen en genieten: degene die moet investeren, krijgt er te weinig voor terug. Een COB/SKB-consortium probeerde de kosten en dekking van kosten inzichtelijk te krijgen.

Eind april 2013 werd de ontwerp-Rijksstructuurvisie Amsterdam-Almere- Markermeer aangeboden aan de Tweede Kamer. Hierin staat: ‘Het Rijk kiest in deze structuurvisie voor een organische ontwikkeling met een gefaseerde aanpak. Dit betekent dat er geen vaststaand eindbeeld of vaste einddatum voor de ontwikkeling wordt vastgelegd, maar dat op adaptieve wijze, stap na stap, naar het toekomstperspectief wordt toegewerkt. De marktvraag naar woningen en bedrijfslocaties is sturend.’ De vraag hoe zal worden omgegaan met de ondergrond, bijvoorbeeld voor het aanleggen van kabels en leidingen, komt niet ter sprake. Terwijl nutsvoorzieningen toch cruciaal zijn om te kunnen wonen, werken en recreëren.

“Dit voorbeeld staat niet op zichzelf. Bij het (her)inrichten van een gebied is het vaker de vraag of er een optimaal resultaat wordt behaald; misschien is er voor alle betrokken partijen meer winst te behalen als we slimmer zouden omgaan met de kosten. Niet alleen wat betreft financiële opbrengst, maar ook aan winst in comfort”, aldus Richard van Ravesteijn, coördinator Kabels en leidingen bij het COB. In 2010 is daarom een consortium van COB-partijen met deze probleemstelling aan de slag gegaan. Het doel was om inzicht te verschaffen in de kosten die gemoeid zijn met investeringen in energie- en nutsinfrastructuur in relatie met gebieds- en gebouwontwikkeling, inclusief een voldoende inzicht in de dekking van de kosten. Van Ravesteijn: “Dit inzicht is noodzakelijk om maatschappelijke optimalisatie bij gebiedsontwikkeling mogelijk te maken.”

Onbekend maakt onbemind

Uit het onderzoek blijkt dat er grofweg drie partijen betrokken zijn bij gebiedsontwikkeling: de gebiedsontwikkelaar (vaak de gemeente), de netbeheerder en de vastgoedontwikkelaar. In praktijk hebben deze partijen echter verschillende belangen en eigen verdien- en exploitatiemodellen, wat het lastig maakt om gezamenlijke oplossingen en investeringen te realiseren.

Grondexploitatie (GREX), bouwexploitatie (BEX) en vastgoedexploitatie (VEX) komen samen bij gebiedsontikkeling. (Beeld: rapportage ‘Verdienstelijke netwerken’)

Voor het verwezenlijken van initiatieven als bundeling van kabels en leidingen moet de gemeente nu vaak het voortouw nemen, zowel in organisatie als financiering. De complexe situatie heeft ook tot gevolg dat het moeilijk is om inzicht te krijgen in de kosten en dekking van kosten. Om deze reden is er in het onderzoek uiteindelijk alleen naar de kwalitatieve kant van het vraagstuk gekeken.

Er zijn vijf projecten onderzocht waarbij de exploitatie van ondergrondse infrastructuur voor uitdagingen zorgde. “De centrale vraag lijkt te zijn: is bundeling goedkoper of duurder in dichtbebouwd gebied?”, vertelt Van Ravesteijn. “De nabijheid van consumenten kan een voordeel zijn voor conventionele aanleg van kabels en leidingen; mogelijk dat netbeheerders daarom terughoudend zijn met het investeren in hoogwaardige oplossingen. Het is de vraag of netbeheerders zich bewust zijn van de kosten van graven in de grond, eventuele graafschade en de extra kosten die daarmee gepaard gaan.”

Gemeenten en ingenieurs beoordelen bundeling in dichtbebouwde gebieden juist als gunstiger dan conventionele aanleg. Dit met name vanwege de grote hoeveelheid kabels en leidingen en de ordening die met bundeling in de ondergrond tot stand wordt gebracht. Een betere documentatie van gebiedsspecifieke informatie door de netbeheerder kan leiden tot een verhoogd bewustzijn van de kosten, waardoor het draagvlak voor hoogwaardige oplossingen voor kabels en leidingen (zoals bundeling) zal toenemen.

Oplossingen

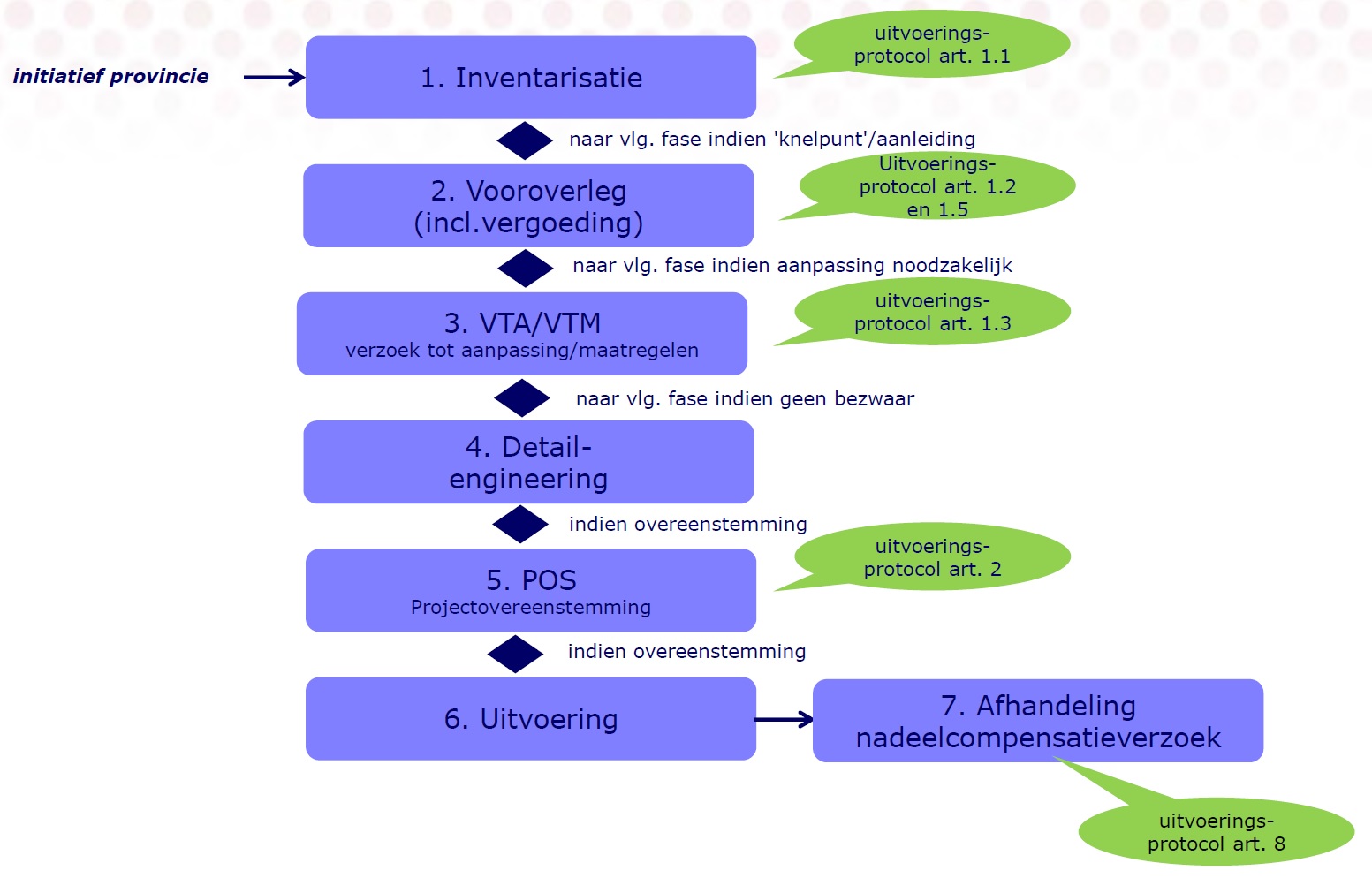

Bij de onderzochte praktijkprojecten werd op verschillende manieren gezocht naar samenwerking. Zo is voor het project Nieuw Den Haag een convenant opgesteld, voor de Boulevard Scheveningen een intentieverklaring tot graafrust en voor de ILT Mahlerlaan een gebruikersovereenkomst. De manier waarop afspraken worden gemaakt, hangt samen met de verschillen tussen gemeenten ten aanzien van het beleid voor kabels en leidingen (verordening, precarioregeling en nadeelcompensatie). “Door het maken van afspraken komen de verschillende maatschappelijke belangen van gemeenten en netbeheerders samen (bijvoorbeeld: overlast omgeving en leveringszekerheid). Dit draagt bij aan een betere balans tussen betalen en genieten”, aldus Van Ravesteijn.

Lees meer over de integrale leidingtunnel voor Den Haag Nieuw Centraal in de Verdieping van december 2012. (Foto: IbDH)

Aanzet

De uitkomsten van het onderzoek worden in juni 2013 gepresenteerd in het rapport Verdienstelijke netwerken. Van Ravesteijn licht toe: “De rapportage richt zich met name op de beleidsmakers en economen vanuit overheid, netbeheerders en vastgoedontwikkelaars. Zij krijgen hiermee beter zicht op de omgeving waarin kabel- en leidingvraagstukken zich afspelen. Daarnaast hopen we dat het rapport zal aanzetten tot nadenken en discussie, zodat het mogelijk wordt alsnog een kwantitatief onderzoek uit te voeren. Daarmee kunnen we echt stappen zetten richting maatschappelijke optimaliteit bij de aanleg van kabels en leidingen bij gebiedsontwikkeling.”

Kennisplatform Tunnelveiligheid bloeit en groeit

Wat hoofdzakelijk begon als loket voor vragen is inmiddels een belangrijk knooppunt voor het uitwisselen van kennis en het leren van ervaringen. Sinds de start eind 2013 neemt het aantal bijeenkomsten van het Kennisplatform Tunnelveiligheid (KPT) gestaag toe, evenals het aantal gestelde vragen en het aanbod aan kennisdocumenten en dossiers. Verschillende media hebben het KPT al gevonden, er komen zelfs experts uit het buitenland. Tijd voor een terugblik op één jaar KPT.

Bij het in werking treden van de gewijzigde Tunnelwet op 1 juli 2013 werd de Commissie Tunnelveiligheid opgeheven. De adviestaak van de Commissie ging over naar de veiligheidsbeambten; voor de kennistaak werd het Kennisplatform Tunnelveiligheid (KPT) opgericht. Een onafhankelijke organisatie die algemene (geen projectspecifieke) vragen over tunnelveiligheid beantwoordt, proactief kennis deelt en uitwisseling van informatie organiseert. Hoewel er door de gewijzigde Tunnelwet en de bijbehorende Tunnelstandaard meer dan genoeg vragen leven in de sector, is het opstarten van een platform geen vanzelfsprekendheid. Een nieuwe instantie zou de situatie juist nog complexer kunnen maken. Er is daarom ruim tijd uitgetrokken voor het leggen van een goede basis.

In de opstartfase zijn gesprekken gevoerd met diverse gerelateerde partijen, zoals het IFV, instanties van Rijkswaterstaat (Steunpunt Tunnelveiligheid, Landelijk Tunnelregisseur – LTR, Bureau Veiligheidsbeambte) en het COB. Ook heeft het KPT gesproken met tunnelbeheerders, bevoegde gezagen en andere potentiële klanten om de behoeften goed in kaart te brengen. Vervolgens zijn de missie, visie en doelstelling van het KPT vastgesteld, werkprocessen uitgeschreven en experts geselecteerd voor de expertpool.

In het voorjaar van 2014 ging het KPT ‘live’ met de lancering van de website. Voor de kennisbank is slim gebruikgemaakt van de kennisbank van het COB, waardoor gelijk een ruime hoeveelheid informatie over tunnelveiligheid beschikbaar is gesteld. Doorlopend worden er nieuwe documenten en kenniswebsites toegevoegd. Daarnaast publiceert het KPT de ingekomen vragen en bijbehorende antwoorden op de website (in algemene en anonieme vorm). Begin 2015 waren er meer dan veertig vragen en antwoorden online na te lezen. Gemiddeld krijgt de website zo’n tweehonderdvijftig bezoekers per maand. De LinkedIn-pagina doet het ook goed: elk geplaatst bericht trekt ongeveer vijftienhonderd bezoekers.

Op LinkedIn werd onder meer verslag gedaan over het bezoek uit China.

Kerntaken

Het beantwoorden van vragen is een belangrijke kerntaak. Het KPT maakt hiervoor gebruik van de opgebouwde bibliotheek en/of experts. Het afgelopen jaar is het KPT achttien keer benaderd door zestien verschillende organisaties/personen. Er werden in totaal zo’n veertig vragen gesteld, waarvan het merendeel rechtstreeks door het KPT kon worden beantwoord; in enkele gevallen werd doorverwezen naar marktpartijen of naar het Steunpunt Tunnelveiligheid van Rijkswaterstaat.

Het KPT heeft ook als taak om op basis van gesprekken en inkomende vragen de kennisbehoefte te identificeren. Dit heeft geleid tot drie dossiers: files in tunnels, alternatieve brandstoffen en veranderde wet- en regelgeving bij het spoor (in relatie tot tunnels). Enerzijds zijn dit online dossiers met artikelen en verwijzingen, anderzijds organiseert het KPT bijeenkomsten over deze onderwerpen. Zo was er in december 2014 een kennissessie over files in tunnels en in maart 2015 over alternatieve brandstoffen (zie kaders). De online dossiers zijn vervolgens verder aangevuld.

De KPT-bijeenkomsten dienen ook voor het op peil brengen en onderhouden van een netwerk van tunnelprofessionals, opdat zij elkaar weten te vinden met kennisvragen over tunnelveiligheid. Bevoegde gezagen van tunnels komen inmiddels geregeld bij elkaar om ervaringen uit te wisselen. Om het netwerk verder uit te breiden, geeft het KPT presentaties op bijeenkomsten van anderen, zoals bij het Platform Veiligheid van het COB, bij de Fedet en op de Nationale Tunnelconferentie. Het KPT vraagt daarnaast de aandacht via relevante tijdschriften en nieuwsbrieven. In de nieuwsbrieven van het COB, IFV, NL Ingenieurs en STV-LEC komt het KPT steeds vaker aan bod.

Het team van het KPT: coördinator Roel Scholten, experts Leen van Gelder en Ron Beij, en managementassistent Simone Abel.

Schuiven en uitbreiden

In 2015 richt het KPT zich vooral op verdere versteviging van wat in 2014 is opgezet. De nadruk zal daarbij liggen op de netwerkfunctie, omdat het KPT heeft geconstateerd dat daar de meeste vraag naar is. Mogelijke onderwerpen voor nieuwe bijeenkomsten zijn renovatie en instandhouding, virtueel testen en integraal ontwerpen. Het KPT gaat bovendien de kennisbehoefte in de sector onderzoeken om een agenda voor 2016 voor te bereiden.

Vanuit de politiek en beleidsmakers heeft het KPT ook de specifieke vraag gekregen om ook bij te dragen aan het voorlichten van automobilisten over incidenten in een tunnel. Hiertoe is reeds een voorstel in de maak voor verbetering van het theorieboek van de ANWB voor het rijexamen. Omdat ook Rijkswaterstaat met dit onderwerp bezig is, wordt voor een nadere invulling van de publieksvoorlichting met hen en het Steunpunt Veiligheid opgetrokken.

Assen, Drents Museum

Het Drents museum staat in het historische centrum van Assen op de plek van het voormalig klooster Maria in Campis. Toen het museum moest worden uitgebreid was duidelijk dat er binnen het oude kloostercomplex geen ruimte was. Architect Erick van Egeraat vond de oplossing in de ondergrond: hij ontwierp een nieuwe ondergrondse vleugel voor het museum net buiten het kloostercomplex.

Op 16 november 2011 heeft toenmalige Hare Majesteit Koningin Beatrix het vernieuwde Drents Museum geopend. De nieuwe ondergrondse uitbreiding heeft een oppervlak van in totaal tweeduizend vierkante meter. Daarvan komt de helft voor rekening van de nieuwe expositievleugel. Naast deze vleugel heeft het museum ook een nieuwe entree, een café en een grotere museumwinkel gekregen.

Nieuwe vleugel Drents Museum. (Foto: J. Collingridge)

Bouwkuip

Voor de bouw van de ondergrondse uitbreiding moest een grote bouwkuip worden gemaakt, bestaande uit twee rechthoekige delen die schuin achter elkaar liggen en via een relatief smalle sleuf met elkaar zijn verbonden. Door gebruik te maken van een waterdichte laag potklei op een diepte van achttien meter, was bronbemaling in de kuip niet nodig.

Vanwege het risico op schade aan de nabij gelegen monumentale bebouwing zijn voor de realisatie van de wanden van de bouwkuip drie verschillende technieken gebruikt. Voor het deel van de kuip dat het verst van de monumentale gebouwen af ligt zijn damwandplanken ingetrild, nadat de grond was losgeboord. Dichterbij, waar de kuip tussen de gebouwen ligt, zijn soilmix-wanden gemaakt. Bij deze trillingsvrije techniek is de lokale ondergrond met een frees tot in de laag potklei losgewoeld en vermengd met een cementmix, waardoor een stevige grond- en grondwaterkerende constructie is ontstaan.

De derde techniek, jetgrouten, is gebruikt voor het gedeelte van de bouwkuip dat onder het bestaande monumentale hoofdgebouw ligt. Ook dit is een trillingsvrije techniek. Via gaten in de vloer is met injectielansen een groutspecie onder hoge druk in de grond onder het gebouw geïnjecteerd. De groutkolommen die op deze manier zijn gevormd, hebben een diameter van circa 1,5 meter en een lengte van 13 meter. Om de stabiliteit van de verschillende delen van de bouwkuip te garanderen, zijn tijdelijk stempels geplaatst.

Koetshuis

Op de plek waar de bouwkuip moest komen stond een monumentaal koetshuis. Om de kuip te kunnen maken, is dit koetshuis opgevijzeld, voorzien van een stalen draagframe en vervolgens over een afstand van circa 25 meter verplaatst en daar tijdelijk ‘geparkeerd’. Nadat de ondergrondse bouw gereed was, is het koetshuis weer naar zijn oorspronkelijk plek geschoven. Daar is het een meter opgetild en op een glazen plint is geplaatst.

Het koetshuis – dat tussen het hoofdgebouw van het museum en de nieuwe vleugel in staat – is de entree voor het vernieuwde museum. Via een fraai vormgegeven trap dalen de bezoekers hier af naar de ondergrondse centrale hal, die volledig onder het maaiveld ligt. De glazen plint zorgt ervoor dat in deze hal daglicht naar binnenvalt. Vanuit de hal kunnen bezoekers twee kanten op, naar de nieuwe ondergrondse vleugel of naar de trap en lift die toegang bieden tot de exposities in het hoofdgebouw. De gehele ondergrondse ruimte is in wit uitgevoerd en valt op door vloeiende vormen en statige kolommen.

Het dak van de nieuwe ondergrondse expositievleugel steekt iets boven het maaiveld uit. Het is opgebouwd uit vier verspringende dakvlakken die ruimte bieden aan verticale lichtstroken. Via deze lichtstroken valt er indirect daglicht in de expositieruimte. Voor de dakconstructie zijn stalen liggers gebruikt. Op het dak is een openbare tuin aangelegd.

Aanleg daktuin (Foto: Drents Museum)

Koplopergroep Integrale tunnelprojecten

In focus: Kustwerk Katwijk

Foto’s: Luuk Kramer

De parkeergarage van Kustwerk Katwijk is de grote winnaar van de verkiezing BNA Beste Gebouw van het Jaar 2016. Zowel de jury als het publiek zetten het project op één. Vorig jaar gebeurde dit ook bij de Rijnlandse Architectuurprijs, waarmee de parkeergarage werd uitgeroepen tot beste gebouw van 2014 en 2015.

De branchevereniging van Nederlandse architectenbureaus (BNA) heeft in 2006 de verkiezing BNA Beste Gebouw van het Jaar ingesteld om architectenbureaus te belonen die toegevoegde waarde bieden aan opdrachtgever en samenleving. De ondergrondse parkeergarage van Kustwerk Katwijk is dan ook een terechte winnaar. De constructie biedt enerzijds ruimte aan bijna zevenhonderd auto’s en geeft anderzijds de duinen, de boulevard en de historische elementen alle ruimte om het karakter van de omgeving te bepalen. “Door de landschappelijke inpassing verbindt de ondergrondse garage op krachtige wijze het dorp met de zee”, aldus de jury.

Het architectonisch ontwerp van Royal HaskoningDHV bouwt voort op het ontwerp van de openbare ruimte door OKRA Landschapsarchitecten. In de parkeergarage zijn zo veel mogelijk kleuren en materialen gebruikt die horen bij Katwijk aan Zee en het duinlandschap. Zo zorgen de geperforeerde stalen panelen bij de in- en uitritten voor dynamiek onder invloed van de zon, net zoals duingras dat zou doen. De parkeergarage wordt beschouwd als een volwaardige openbare ruimte met een hoogwaardige afwerking. Door gebruik te maken van verschillende kleuren, texturen en daglicht is de oriëntatie in de parkeergarage optimaal. Ballast Nedam en ZJA hebben op basis van het beeldkwaliteitplan van Royal HaskoningDHV het ontwerp op detailniveau verder geoptimaliseerd.

Een tevredenheidsonderzoek wees uit dat gebruikers de parkeergarage gemiddeld waarderen met een 8,5. De jury van de Rijnlandse Architectuurprijs prees het project ‘vanwege de integrale en interdisciplinaire aanpak op verschillende schaal- en uitvoeringsniveaus.’ Hanneke Groenteman, juryvoorzitter van de BNA-verkiezing: “De parkeergarage is grensverleggend omdat het niet alleen een excellent bouwwerk is, maar ook laat zien hoe Nederland in de toekomst om moet gaan met de inrichting van onze kust.”
