Regie houden, inleven in de belangen van anderen en transparantie in de communicatie. Het zijn de drie belangrijkste ingrediënten geweest in de succesvolle conditioneringsfase van de Rotterdamsebaan in Den Haag. Projectleider inpassing Binckhorst en Conditionering Henk Hogenbirk: “We hebben veel hindernissen moeten overwinnen, maar de operatie is binnen planning en budget uitgevoerd.”

Voor de Rotterdamsebaan, de nieuwe aansluiting van de A4/A13 op de Centrumring van Den Haag, waar de Victory Boogie Woogietunnel deel van gaat uitmaken, moest bijna vier kilometer aan kabel- en leidingtracés verlegd worden. Vijftien telecomaanbieders moesten in totaal vijftig kilometer glasvezelkabel en tien kilometer koperkabel verleggen. Henk Hogenbirk was de man die namens Ingenieursbureau Den Haag de touwtjes in handen had. Een logische keuze, omdat Ingenieursbureau Den Haag kennis heeft van de lokale omstandigheden en goed zicht heeft op de gewenste eindsituatie.

Samenwerking gezocht

Het grote aantal betrokken partijen op een lijn krijgen, bleek de grootste uitdaging. Het waren er twintig, die aanvankelijk niet eens in een vergaderzaal pasten. TenneT en Gasunie hebben hun eigen verleggingen in de markt gezet. Stedin en Dunea werkten samen met een aannemer. Met de telecomaanbieders werd uiteindelijk overeenstemming bereikt over één aannemer voor de centrale infrastructuur. Van een zaal vol partijen bleef zo nog een handvol over. Henk Hogenbirk: “Met name het aantal van vijftien telecomaanbieders was een probleem. Al die aanbieders hebben hun eigen wereld met hun eigen netwerk en hun eigen uitvoerende partners. Het is voor hen van levensbelang dat alles blijft werken. Voorwaarde voor de telecomaanbieders is dat er geen andere partijen aan hun netwerk komen. Daarbij komt dat zij veel hebben geïnvesteerd in hun netwerken en de kosten voor het verleggen volgens de Telecomwet altijd voor rekening van de eigenaar zijn.”

Voordat alle telecompartijen in de samenwerkingsmodus stonden, moest er heel wat gebeuren. Er was bijvoorbeeld onbegrip over het uitnodigen van alle betrokken partijen in een stadium dat er nog geen uitvraag was. Henk: “Het is in een project van deze omvang onontkoombaar dat het lang duurt. Je kunt niet wachten met overleg tot er een definitief ontwerp ligt. Je moet heel vroeg in het proces met elkaar in gesprek gaan, en je weet dat je pas echt aan het werk kunt gaan als er een definitief besluit is. Dan komt het vliegwiel op gang en resteert weinig tijd om alle conditioneringswerkzaamheden uit te voeren. Je moet gewoon op tijd beginnen.”

Zorgen wegnemen

Nieuwe tracés voor kabels en leidingen betekenden dat de zorgen over de beschikbaarheid van de netwerken konden worden weggenomen. De nieuwe infrastructuur kon immers worden aangelegd zonder de oude te verstoren. Om te voorkomen dat twintig partijen ieder voor zich zouden gaan werken, werd besloten dat een aannemer voor gas, water en elektriciteit (fa. Baas) en een telecomaannemer alle verlegwerkzaamheden zouden uitvoeren.

“Voor de telecom hebben hiervoor de grootste speler met bijbehorende aannemer gekozen. Dat bleken KPN en BAM Telecom te zijn”, vertelt Henk. “Sleuven aanbrengen in tracés moet je gezamenlijk doen. Anders wordt het een zeer langdurig traject en kan er van alles verkeerd gaan. Doorslaggevend voor de telecomaanbieders was dat we met een gezamenlijke aanpak met zekerheid op de goede diepte zouden werken en er geen risico’s zouden ontstaan voor de netzekerheid. Het kostte vervolgens wel maanden voordat er overeenstemming was over de verrekening van de kosten. Vanaf dat moment ging het vrij soepel. Na de centrale aanleg van de tracés is het inblazen en lassen wel door de eigen aannemers van de telecomaanbieders gedaan. De lasgaten hebben anderhalve maand opengelegen, zodat alle telecomaanbieders stuk voor stuk hun werk konden doen. Maar door de centrale aanpak van de infrastructuur was de planning behapbaar, bleef het aantal lasgaten beperkt, en daarmee ook de overlast voor de omgeving.”

Onzekerheid is een gegeven

“Het steeds weer motiveren van alle betrokken partijen is missionarissenwerk. Ondergrondse infrastructuur is nu eenmaal een lastig onderwerp. Er is maar een ding dat je zeker weet, en dat is dat elke verandering in de plannen impact heeft op de ondergrond. Onzekerheden zijn een gegeven. Het gaat zoals het gaat. Je moet vanaf het allereerste begin pragmatisch werken om een project als dit voor elkaar te krijgen. Ik vraag diezelfde instelling ook van anderen. Daarbij zorg ik er tegelijkertijd voor dat ik weet wat de verplichtingen en belangen van de betrokken partijen zijn, en dat ik altijd eerlijk ben over wat de verwachtingen zijn.”

“We hebben al met al heel wat weerstand moeten overwinnen”, concludeert Henk. “De telecomaanbieders waren bang voor een gefaseerde aanleg met veel onderbrekingen en dus extra kosten. Doordat wij vanuit de projectorganisatie Rotterdamsebaan de regie voerden, konden we het aantal fases beperken. Achteraf kunnen we concluderen dat de betrokken partijen de werkwijze prettig vonden, maar men bleef moeite houden met de lange duur van het proces. Maar ook achteraf zeg ik dat we de tijd echt nodig hadden. Bij een volgend project zou ik het precies zo doen. Je kunt nu eenmaal niet wachten met afstemmen tot er een definitief ontwerp ligt.”

Na jaren van bouwactiviteiten is op 13 maart 2014 het vernieuwde station Rotterdam Centraal geopend. Het station is niet alleen bovengronds drastisch aangepakt; ondergronds is er gewerkt aan de aansluiting van de RandstadRail op het Rotterdamse metronet, een nieuw ondergronds metrostation, een grote fietsenstalling onder het stationsplein, de nieuwe Weenatunnel en een vijflaags parkeergarage onder het nabijgelegen Kruisplein.

De grondige aanpak van Rotterdam Centraal is onderdeel van de Nieuwe Sleutelprojecten (NSP): integrale stedelijke projecten op en rond de Nederlandse stations met een HSL-aansluiting. Groeiende reizigersaantallen vormden de aanleiding voor de grootscheepse verbouwing van Rotterdam Centraal en omgeving. De verwachting is dat het aantal reizigers dat dagelijks gebruik maakt van dit vervoersknooppunt rond 2025 zal zijn toegenomen van de huidige 110.000 tot circa 320.000. De groei komt onder meer door de aansluiting op het Europese net van hogesnelheidstreinen en de aansluiting op de lightrailverbinding RandstadRail.

Boortunnel RandstadRail

RandstadRail is de lightrailverbinding tussen Rotterdam, Den Haag en Zoetermeer. Voor het traject tussen Rotterdam en Den Haag is voor een groot deel gebruik gemaakt van de Hofpleinlijn, de voormalige heavyraillijn van de NS. Alleen voor het laatste stuk naar Rotterdam Centraal is een nieuwe drie kilometer lange ondergrondse verbinding aangelegd. Deze bestaat uit twee enkelsporige tunnels die grotendeels als boortunnel zijn uitgevoerd. Deze geboorde tunnelbuizen hebben een buitendiameter van 6,5 meter.

De nieuwe verbinding takt ter hoogte van het Sint Franciscus Gasthuis af van de Hofpleinlijn en passeert vervolgens de spoorlijn Rotterdam-Gouda (de Goudse Lijn), de A20 en het Noorderkanaal. Halverwege het tunneltracé ligt het nieuwe ondergrondse station Blijdorp. Na dit station loopt de tunnel over ruim een kilometer onder de Statenweg en kruist vervolgens het NS-emplacement van station Rotterdam Centraal. Naast dit emplacement sluit RandstadRail aan op het metrostation Rotterdam Centraal en de metrolijn naar Rotterdam-Zuid.

De boortunnel van RandstadRail is aangelegd door Saturn v.o.f., een aannemerscombinatie bestaande uit Dura Vermeer en Züblin. Het ingenieursbureau van de gemeente Rotterdam deed het vooronderzoek, schreef de bestekken en deed de aanbesteding. Daarnaast heeft het ingenieursbureau zes stations en haltes in eigen huis ontworpen en gerealiseerd.

Aanvullende maatregelen

De geboorde tunnel ligt over vrijwel de gehele lengte in het pleistocene zand. Om dit te realiseren, is tot een diepte van dertig meter geboord. Bij de aansluiting van de boortunnel op de conventioneel gebouwde tunneldelen (de startschacht bij het Sint Franciscus Gasthuis, station Blijdorp en de ontvangstschacht bij Rotterdam Centraal, die alle drie in een open bouwput zijn gemaakt) liggen de tunnelbuizen voor meer dan de helft in relatief slappe kleilagen. Hier zijn aanvullende maatregelen getroffen om ervoor te zorgen dat de tunnel voldoende stabiel ligt. Bij de startschacht is over een lengte van circa zestig meter de slappe grond vervangen door verdicht zand. Aansluitend op dit stuk is de grond over een lengte van zeventig meter versterkt met ‘mixed in place’, een techniek waarbij cement in de grond wordt geïnjecteerd.

Bij de zuidelijke aansluiting van de tunnelbuizen op station Blijdorp bestaan de tunnelwanden over een lengte van ongeveer vijftig meter niet uit betonnen segmenten, maar uit stalen buizen. Voor de overgang van het beton naar het staal, is een kom-nok verbinding toegepast. Voor de aansluiting op de ontvangstschacht bij Rotterdam Centraal is zowel een stalen tunnellining als grondverbetering gebruikt. De grondverbetering is gedaan met jetgrouten.

Boorproces

Het boorproces is in december 2005 gestart nabij het Sint Franciscus Gasthuis, aan de noordzijde van Rotterdam. Vanaf hier is in zuidelijke richting geboord naar station Blijdorp en de ontvangstschacht bij Rotterdam Centraal. Nadat in voorjaar 2007 de eerste tunnelbuis gereed was, is de tunnelboormachine weer teruggebracht naar de startschacht voor het boren van de tweede tunnelbuis. Een jaar later was deze tunnelbuis ook klaar.

Metrostation Rotterdam Centraal

Om metrostation Rotterdam Centraal geschikt te maken voor de aansluiting op RandstadRail is in 2006 begonnen met de bouw van een nieuw station. Het eerste deel was eind september 2009 gereed en vervolgens is het oude, ruim veertig jaar oude station gesloopt om het laatste deel van het nieuwe station te kunnen maken. In augustus 2010 was ook dit deel klaar en sinds dat moment rijden er metro’s tussen het nieuwe metrostation en Den Haag.

Het nieuwe station heeft twee eilandperrons, drie sporen en is rechtstreeks bereikbaar vanuit de stationshal van het treinstation en via ingangen aan het Weena en de Conradstraat. Het is ontworpen door Maarten Struijs van Gemeentewerken Rotterdam en gebouwd door Mobilis|TBI. Het contrast met het oude ondergrondse station is groot. Dit station had één slecht verlicht eilandperron en twee sporen. Het nieuwe station heeft grote perrons, hoge plafonds en veel licht en ruimte.

Bouwmethode

Voor de bouw van het nieuwe metrostation is gekozen voor de wanden-dakmethode. Aan drie zijden zijn diepwanden gemaakt tot een diepte van ruim veertig meter. Op deze diepte ligt de zogeheten Laag van Kedichem, een vrijwel waterdichte kleilaag. Aan de vierde zijde kon geen diepwand worden gemaakt, omdat hier de metrotunnel lag van de lijn naar Rotterdam-Zuid. Bovendien zaten hier grondankers van nabijgelegen gebouwen in de grond. Om de bouwkuip toch te sluiten en vrij te houden van grondwater hebben de experts van Ingenieursbureau Rotterdam aan deze zijde met vloeibare stikstof en pekel een waterdichte ijswand gemaakt. Deze vrieswand van ongeveer 50 meter breed, 40 meter diep en ruim 2,5 meter dik was zodanig vormgegeven dat het metroverkeer er tijdens de bouw door kon rijden. De wand is bijna twee jaar in stand gehouden totdat de de vloer en de wanden van het nieuwe station gereed waren.
(Foto: Via buizen wordt koudemiddel rondgepompt om de grond te bevriezen, via Mobilis)

Fietsenstalling Rotterdam Centraal

Onder het stationsplein is een grote ondergrondse fietsenstalling gebouwd voor meer dan vijfduizend fietsen. Deze stalling heeft een directe verbinding met het ondergrondse metrostation. Gebruikers kunnen hier op de metro stappen of via dit station doorlopen naar trein, bus of tram. Net als het metrostation is de stalling ontworpen door architect Maarten Struijs en gebouwd door Mobilis|TBI. Licht en kleuren zorgen voor een prettige sfeer in de stalling. Het plafond, de kolommen en de wanden zijn wit. De vloer van de hoofdroute is rood, terwijl voor de gangen met de fietsenrekken de kleuren paars, blauw, groen, geel en oranje gebruikt zijn. Dit kleurgebruik maakt het eenvoudiger om je gestalde fiets terug te vinden.

Bouwmethode

Voor de stalling is gebruikgemaakt van de wanden-dakconstructie om overlast op straatniveau zo veel mogelijk te beperken. Aan de noordkant is voor de bouwkuip gebruikgemaakt van de damwanden van het metrostation, en aan de zuidkant van de damwanden van de nieuwe Weenatunnel.

Weenatunnel

Het Weena is een drukke oost-westverbinding voor autoverkeer. Om voor voetgangers een veilige oversteek tussen het stationsplein en het nieuwe Kruisplein te kunnen maken, was het noodzakelijk om al het autoverkeer op het Weena naar ondergronds te brengen. Hiervoor is de oude tweebaanstunnel vervangen door een nieuwe 350 meter lange tunnel met twee tunnelbuizen en totaal vier rijbanen.

De bouw vergde de nodige fasering om ervoor te zorgen dat de trams en het wegverkeer konden blijven rijden tijdens de bouwwerkzaamheden. Als eerste is een overkluizing gemaakt voor de tramsporen over het tunneltracé. Terwijl het verkeer gebruikmaakte van de bestaande tunnel, is aan de zuidzijde hiervan een nieuwe tunnel gebouwd. Toen deze klaar was, is het verkeer hier doorheen geleid en is de bestaande tunnel gesloopt en vervangen door een nieuwe. Vanuit de zuidelijke tunnelbuis loopt er een ondergrondse verbindingsweg naar de Kruispleingarage en de Schouwburgpleingarage.

Kruispleingarage

De Kruispleingarage, de diepste parkeergarage van Nederland, is eind 2013 opgeleverd. Het diepste punt van deze garage ligt op twintig meter beneden NAP. De parkeergarage ligt tegenover Rotterdam Centraal, is 150 meter lang, ruim 30 breed en telt vijf verdiepingen. Er kunnen 760 auto’s in. Het garage is ontworpen door gemeentearchitect Maarten Struijs, die ook de fietsenstalling en het metrostation onder Rotterdam Centraal ontwierp.

In het dak van de Kruispleingarage is een waterberging gebouwd om bij hevige buien water uit de Westersingel tijdelijk op te vangen. Stijgt het water in deze singel meer dan tien centimeter, dan stroomt een deel van het water de berging in. Voor de waterberging is het zogeheten watershellsysteem gebruikt. Dit systeem bestaat uit lichtgewicht koepelvormige elementen waarop een betonvloer wordt gestort. De elementen worden gedragen door kunststof poten die ervoor zorgen dat het gewicht van de vloer en de grond op de waterberging gelijkmatig wordt doorgegeven naar het dak van de parkeergarage.

De Kruispleingarage is bereikbaar vanuit de Weenatunnel. In deze tunnel is een afslag die toegang geeft tot een lange ondergrondse straat met aan het einde een rotonde. Via deze rotonde kunnen auto’s de Kruispleingarage in en ook de verderop gelegen Schouwburgpleingarage. Bovenop de garage ligt het autoluwe Kruisplein. Dit plein is als verbinding tussen binnenstad en station één van de belangrijkste pleinen van de stad.

Door een strategische keuze te maken voor grondwaterwinlocaties, pakt de provincie niet alleen de drinkwateropgave aan, maar verruimt ze ook de mogelijkheden voor warmte-koudeopslag (WKO) en ander ondergronds ruimtegebruik in stedelijk gebied.

“In de provincie Utrecht hebben we ongeveer dertig locaties waar grondwater wordt gewonnen voor de drinkwaterproductie”, vertelt René van Elswijk, programmamanager Grondwater bij de provincie Utrecht. “De productiecapaciteit van deze winlocaties is niet groot genoeg om in de verwachte drinkwatervraag van 2040 te voorzien. Daarom hebben we in kaart gebracht waar we binnen de provincie geschikte grondwatervoorraden hebben. Dat bleek op veel plaatsen het geval te zijn. Vervolgens hebben we bekeken welke gebieden het meest geschikt zijn voor nieuwe winningen. Daarbij hebben we niet alleen gekeken naar de invloed van de grondwateronttrekking op de omgeving, maar ook naar de invloed van de omgeving op een eventuele winlocatie.”

Er is gekozen voor locaties buiten (toekomstig) stedelijke gebied, waar winning uit diepere lagen – het tweede of derde watervoerende pakket – kan plaatsvinden. Ook drinkwaterbedrijf Vitens gaf aan dat zij vanwege mogelijke bedreigingen en belemmeringen in stedelijk gebied daar geen nieuwe winningen wil starten. Van Elswijk: “De keuze voor de diepere lagen hebben we gemaakt, omdat de grondwateronttrekking dan minder effect heeft op natuur en bestaande bebouwing. We willen geen verdroging en ook niet dat door een eventuele grondwaterverlaging paalrot aan houten funderingspalen gaat optreden. Onze keuze voor winlocaties buiten de stedelijke gebieden vloeit daarnaast voort uit de behoefte om zo veel mogelijk kansen te bieden voor WKO. Immers juist in binnenstedelijk gebied en op toekomstige ontwikkellocaties zijn dit soort bodemenergiesystemen een geschikte optie om aan milieu-eisen te voldoen.”

Mogelijkheden verruimd

Collega Marian van Asten van het team Bodem en Milieu vervolgt: “Door het benoemen van de strategische grondwatervoorraden is nu ook duidelijk welke gebieden niet in aanmerking komen voor drinkwaterwinning. In deze gebieden hebben we de mogelijkheden voor WKO verruimd. Zo is WKO hier voortaan in alle watervoerende pakketten toegestaan, terwijl we voorheen een sterke voorkeur hadden voor het ondiepe pakket. Bijkomend voordeel van het toestaan van WKO in de diepere pakketten, is dat er minder snel conflicten ontstaan met ander ondergronds gebruik van het ondiepe watervoerende pakket, zoals parkeerkelders. Vooral in gebieden waar veel WKO-systemen zijn of worden verwacht is de verruiming aantrekkelijk. Een goed voorbeeld is de Utrechtse Uithof. Hier kunnen kleine WKO-systemen gebruik maken van het eerste watervoerende pakket en nieuwe, grote systemen van het tweede. Op die manier wordt voorkomen dat nabijgelegen WKO-systemen elkaar negatief beïnvloeden.”

Planologische bescherming

“De geschikte gebieden voor nieuwe drinkwaterwinningen hebben we in onze Kadernota Ondergrond benoemd tot strategische grondwatervoorraden”, legt Van Asten. “Deze gebieden geven wij een planologische bescherming. Dat betekent dat we hier ruimtelijke ontwikkelingen uitsluiten die een toekomstige drinkwaterwinning belemmeren. Aangezien de effecten van WKO in het eerste watervoerende pakket op de onderliggende watervoerende pakketten miniem zijn, staan we ondiepe WKO-systemen wel toe. Bijkomende reden is dat we het ongewenst vinden als in deze gebieden helemaal geen WKO mogelijk zou zijn. In de gebieden rond de bestaande drinkwaterwinlocaties is WKO in principe niet toegestaan.”

De opdrachtgevers van vijf boortunnelprojecten en het COB tekenden in 2000 de overeenkomst Gemeenschappelijk Praktijkonderzoek Boortunnels (GPB). Hiermee sloegen zij de handen ineen om kennis over boortechnologie efficiënt verder te ontwikkelen.

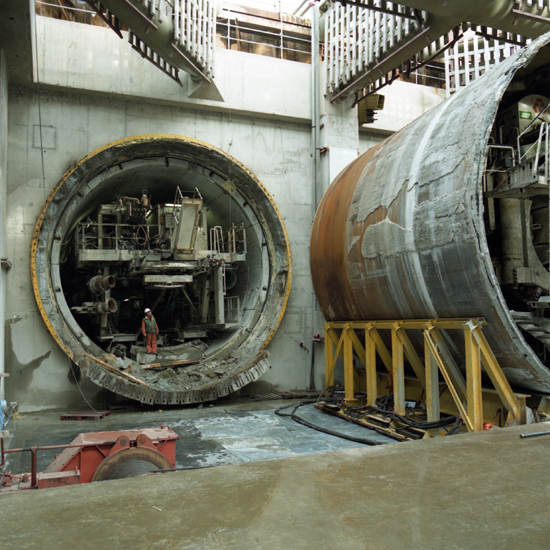

Na het succesvolle verloop van het praktijkonderzoek bij de Tweede Heinoordtunnel en de Botlekspoortunnel bleek het voor vijf nog op handen zijnde Nederlandse boorprojecten efficiënter om het nog benodigde onderzoek te verdelen. De opdrachtgevers van de projecten besloten samen met het COB te starten met het Gemeenschappelijk Praktijkonderzoek Boortunnels, waarbinnen zij bepaalden welk onderzoek waar het beste zou kunnen plaatsvinden.

Binnen het masterplan GPB komen aan de orde: de Westerscheldetunnel (F100), de Sophiaspoortunnel (F200), de tunnel onder Pannerdensch Kanaal (F500), de Boortunnel Groene Hart (F510), de Noord-Zuidlijn (F530) en RandstadRail (F540). Tijdens de uitvoering van deze boortunnels werden metingen en experimenten uitgevoerd, waarmee de kennis ten aanzien van de geboorde tunnel als bouwmethode werd vergroot.

Augustus 2012: Dynamisch gedrag Botlekspoortunnel (F320)

Het project F320 werd in 1998 gestart als deelproject van de monitoring van de Botlekspoortunnel, ook wel bekend onder de COB projectcode K300. Het doel van F320 was het doen van metingen van het dynamische gedrag van tunnels, en de daaruit voortkomende trillingsvoortplanting naar de omgeving bij het passeren van treinen in een geboorde tunnel. Geboorde tunnels waren destijds voor Nederland een novum en er was grote behoefte aan het ontwikkelen van kennis op dit gebied. Daarnaast zijn binnen F320 de modellen van L400 gevalideerd, een gerelateerd COB-onderzoek naar de voorspelling van trillingen in gebouwen in de buurt van diverse trillingsbronnen.

Gezien de aard van het onderzoek werd de uitvoering van F320 pas mogelijk na ingebruikname van de spoortunnel, en effectief daarmee na ingebruikname van de Betuwelijn. Daartoe werd het project, na afronding van de andere onderdelen van K300 losgemaakt en de uitvoering voortgezet onder de vlag van het GPB; het Gemeenschappelijk Praktijkonderzoek Boortunnels. Daarbij is ook de projectcodering gewijzigd naar F320, waaronder het project daarna verder bekend was.

Het nu voorliggende rapport doet verslag van de afrondende evaluatie en geeft een stand der techniek op dit deelgebied. Het rapport is qua inhoud meer een referentiedocument voor deskundigen dan een praktijkhandleiding voor gebruikers. Het COB hoopt dat zich in de toekomst mogelijkheden zullen openen om de ontwikkelde kennis verder door te ontwikkelen naar een praktijkhandleiding.

>> Download vanaf de kennisbank

Mei 2012: Aanbevelingen voor bouwkuipen in stedelijke omgeving (F531/F532)

Bouwkuipen vind je niet alleen bij boortunnels, maar ook bij vele ondergrondse parkeergarages, kelders, onderdoorgangen en cut-and-covertunnels. Deze bevinden zich bijna allemaal in stedelijk gebied, waar de omgevingsbeïnvloeding een steeds centralere rol opeist. Om te voorzien in de behoefte aan extra kennis over het bouwkuipgedrag in relatie tot de omgevingsbeïnvloeding, is in 2007 het COB/Delftcluster-programma Nieuw perspectief voor fundering en bouwput van start gegaan. De rapportage wordt verwacht op 9 mei aanstaande.

Het praktijkonderzoek heeft zich toegespitst op de Noord/Zuidlijn, waarbij rekening is gehouden met het unieke karakter (qua constructie en locatie) van het project. De aanleg van de Noord/Zuidlijn biedt goede mogelijkheden om de ervaring die de afgelopen jaren is opgedaan tijdens andere projecten, in een stedelijke omgeving te valideren om daarmee nieuwe kennis op te doen.

De rapportage biedt een overzicht van de huidige kennis omtrent het ontwerpen van bouwkuipen in stedelijk gebied in relatie tot belendingen. Hierbij is niet alleen het gedrag van de bouwkuip tussen de grondkeringen beschouwd (oftewel binnen de bouwkuip), maar ook de vervormingen van het grondmassief buiten de bouwkuip. De rapportage beschrijft verschillende (internationale) methoden om met name de omgevingsbeïnvloeding bij het ontwerpen van bouwkuipen te bepalen. Hiermee dient het rapport als handreiking om de praktijk van het ontwerpen van bouwkuipen in relatie tot de omgeving te verbeteren.

a

Dunea heeft een nieuwe techniek ontwikkeld om distributieleidingen voor drinkwater goedkoper en met minder overlast voor bewoners te saneren. Door een stevige ballon op te blazen in de leiding, hoeft het water voor andere aansluitingen op dezelfde leiding niet te worden onderbroken. Zo kan een leiding in kleinere delen worden vervangen.

Op de IJsselkade in Leiden zijn Dunea-monteurs Peter van de Burg en Mario Kreber al vroeg bezig met de voorbereidingen. Er moet over een lengte van dertig meter een gietijzeren leiding worden vervangen. Nadat de waterleiding met een graafmachine is blootgelegd, wordt een gat in de oude distributieleiding geboord. Daarna brengen de monteurs via het gat een blaas (ballon) in de buis. De blaas wordt opgepompt en sluit de buis luchtdicht af. Vervolgens kan de oude buis worden verwijderd. Op de nieuwe leiding komt een speciale afsluitbare koppeling, waarop de volgende dag wordt voortgebouwd. Het is een nieuwe techniek waarmee Dunea nu ervaring opdoet.

“Geweldig. Je hoeft geen noodleidingen meer aan te leggen”, zegt Peter. “Bovendien zitten onze klanten minder lang zonder water. In plaats van een hele wijk af te sluiten, hoeven we alleen het water in de straat waar we de leiding vervangen tijdelijk af te sluiten.”

Geen noodleiding

Het idee ontstond binnen MOC-operationeel, de afdeling die nadenkt over materialen en methodieken. André Koning en Michel Helgers werkten het verder uit: “We wilden een manier bedenken om distributieleidingen te saneren zonder aanleg van noodleidingen. Een noodleiding leggen en weer weghalen, betekent veel graafwerkzaamheden, en het bedraagt al snel een derde van de totale saneringskosten. Bovendien wordt de noodleiding vaak maar één keer gebruikt en daarna weggegooid. Werken zonder noodleidingen is dus minder belastend voor het milieu.”

Per jaar vervangt Dunea vijfendertig kilometer aan leidingen in vele projecten. Peter: “We vervangen met de nieuwe methodiek gemiddeld dertig tot veertig meter op een dag. In de pilot testen we onder meer hoe de blaas zich houdt bij gietijzeren leidingen. De binnenkant van dit type leidingen is soms wat ruw. We testen of de blaas daartegen bestand is en niet beschadigt raakt of knapt. Tot nu toe is dat niet gebeurd. De eerste bevindingen zijn positief!”

Om half twaalf ’s ochtends is de dagproductie van de pilot al gehaald: dertig meter oude distributieleiding is vervangen door een nieuwe pvc buis met een diameter van honderdtien millimeter. Daarna kan de graafsleuf weer dichtgegooid worden met zand. De mannen nemen na gedane arbeid eerst even pauze in de schaftkeet met koffie en een paar flinke boterhammen met spek. André Koning vertelt dat ze de nieuwe techniek al een naam hebben gegeven: de HELKO-methodiek. “HEL is van Helgers en KO is van Koning”, legt Andre glimlachend uit.

Reacties

Het is goed mogelijk dat de techniek straks in het hele land navolging krijgt. Andere waterbedrijven kwamen al langs op de IJsselkade om te kijken hoe de techniek werkt. Een klantbelevingsonderzoek maakte ook onderdeel uit van de pilot. In de nabijgelegen Spaarnestraat vertelde een bewoner: “Het is gebruikelijk dat bij het vervangen van de leidingen de straat twee tot drie keer open gaat, maar bij ons was het binnen een dag gepiept. ’s Ochtends werd de straat opengebroken en toen ik ’s middags van mijn werk thuiskwam, lagen de stoeptegels er alweer in.”

Omdat het water tijdelijk wordt afgesloten en het een pilot is, stelt Dunea waterflessen beschikbaar voor de bewoners. De volgende ochtend wordt het water bemonsterd volgens de standaardprocedure. De bewoners krijgen het advies om de eerste vier dagen alleen water te drinken nadat het is gekookt. “Ik hoorde van mijn vrouw dat het water slechts kort is afgesloten”, aldus de bewoner. “Ze hielden ons netjes op de hoogte.”

De gemeente Den Haag werkt aan een nieuwe verbindingsweg tussen knooppunt Ypenburg (A4/A13) en de Centrumring: de Rotterdamsebaan. Deze weg wordt 3,8 kilometer lang en doorkruist het grondgebied van de gemeenten Leidschendam-Voorburg, Rijswijk en Den Haag. Onderdeel is een geboorde tunnel, de Victory Boogie Woogietunnel, die tweemaal twee rijstroken krijgt en ongeveer 1.860 meter lang wordt.

De Utrechtsebaan is de belangrijkste toegangsweg van Den Haag. Van het verkeer dat de stad dagelijks in- en uitgaat, rijdt veertig procent via deze weg. Dat leidt elke dag tot files die zich vaak uitbreiden naar de omringende snelwegen zoals de A12, A13 en A4. De aangrenzende woonwijken hebben veel last van sluipverkeer. De nieuwe Rotterdamsebaan zorgt ervoor dat de druk op de Utrechtsebaan afneemt en het verkeer zich beter verdeelt. Met de nieuwe weg krijgt het verkeer van en naar Rotterdam, Delft en Ypenburg een alternatief.

Tracé

De Rotterdamsebaan loopt van het knooppunt Ypenburg richting het noorden, kruist met een tunnel het groene gebied de Vlietzone, het water de Vliet en de woonwijk Voorburg-West en komt uit op de Binckhorstlaan. Daar sluit de nieuwe weg bij de Neherkade direct aan op de Centrumring. Het tracé komt grotendeels overeen met de ligging van de tweede toegangsweg die architect Dudok – die na de Tweede Wereldoorlog de leiding had over de wederopbouw van Den Haag – in zijn plannen had opgenomen. De inpassing van de nieuwe verbindingsweg was een complexe opgave. Uiteindelijk heeft de inspraakprocedure ertoe geleid dat het ondergrondse deel van het tracé driehonderd meter langer wordt dan technisch gezien noodzakelijk is. Met de verlenging is de gemeente tegemoetgekomen aan bezwaren van omwonenden en andere belanghebbenden.

Victory Boogie Woogietunnel

De tunnel, die Victory Boogie Woogietunnel gaat heten, wordt geboord. Hiervoor maakt de aannemerscombinatie (zie rechts) gebruik van de tunnelboormachine waarmee eerder de Sluiskiltunnel is aangelegd. De tunnel wordt 1.860 meter lang, waarbij het geboorde deel een lengte heeft van circa 1.640 meter. De twee tunnelbuizen komen op ongeveer vier meter van elkaar te liggen, krijgen een diameter van ruim tien meter en liggen op het diepste punt 29 meter onder de grond. In iedere buis komen twee rijstroken en tussen de buizen komt om de 250 meter een dwarsverbinding.

Duurzame infrastructuur

De Rotterdamsebaan moet hét voorbeeld van duurzame infrastructuur in Nederland worden. De Combinatie Rotterdamsebaan heeft in het ontwerp veel aandacht besteed aan de verschillende duurzaamheidsaspecten, zoals vormgeving en inpassing in het landschap, luchtkwaliteit en energiegebruik. Een goed voorbeeld is de tunnelmond in de Vlietzone. Hier komt over het dienstgebouw en de tunnelmond een grote overkapping die bestaat uit zonnepanelen. De elektriciteit die hiermee wordt opgewekt, zal worden gebruikt in het dienstgebouw. Een ander voorbeeld is het fine dust reduction system, een systeem waarmee vijftig procent van het fijnstof bij de tunnelmonden wordt afgevangen.

Planning

In 2014 is de gemeente gestart met het bouwrijp maken van het tracé en in 2015 is een aantal wegen in de Binckhorst opnieuw ingericht. Eind 2015 is de aanbesteding afgerond en is de opdracht, in de vorm van een design-, built- en maintenancecontract met vijftien jaar onderhoud, gegund aan de Combinatie Rotterdamsebaan. In 2016 heeft de gemeente de laatste voorbereidende werkzaamheden afgerond, waarna de aannemerscombinatie van start kon met het inrichten van de werkterreinen in de Vlietzone, de Binckhorst en het knooppunt Ypenburg.

Het boren van de Victory Boogie Woogietunnel startte half januari 2018. Vanuit de startschacht op het werkterrein in de Vlietzone graaft tunnelboormachine Catharina-Amalia haar weg naar de Binckhorst. Naar verwachting komt ze daar in juni 2018 aan. Vervolgens wordt de machine gedemonteerd en teruggebracht naar de Vlietzone. Nadat de machine weer is opgebouwd, start het boren van de tweede tunnelbuis. De opening van de Rotterdamsebaan staat gepland voor 1 juli 2020.

Voorbereiding

Om onder de grond alvast ruimte te maken voor de tunnel van de Rotterdamsebaan, moesten grote stroomkabels verlegd worden. De gemeente Den Haag maakte een video over deze indrukwekkende klus. Over een afstand van liefst een kilometer werd tot vijfendertig meter diep onder de grond een gestuurde boring uitgevoerd.
